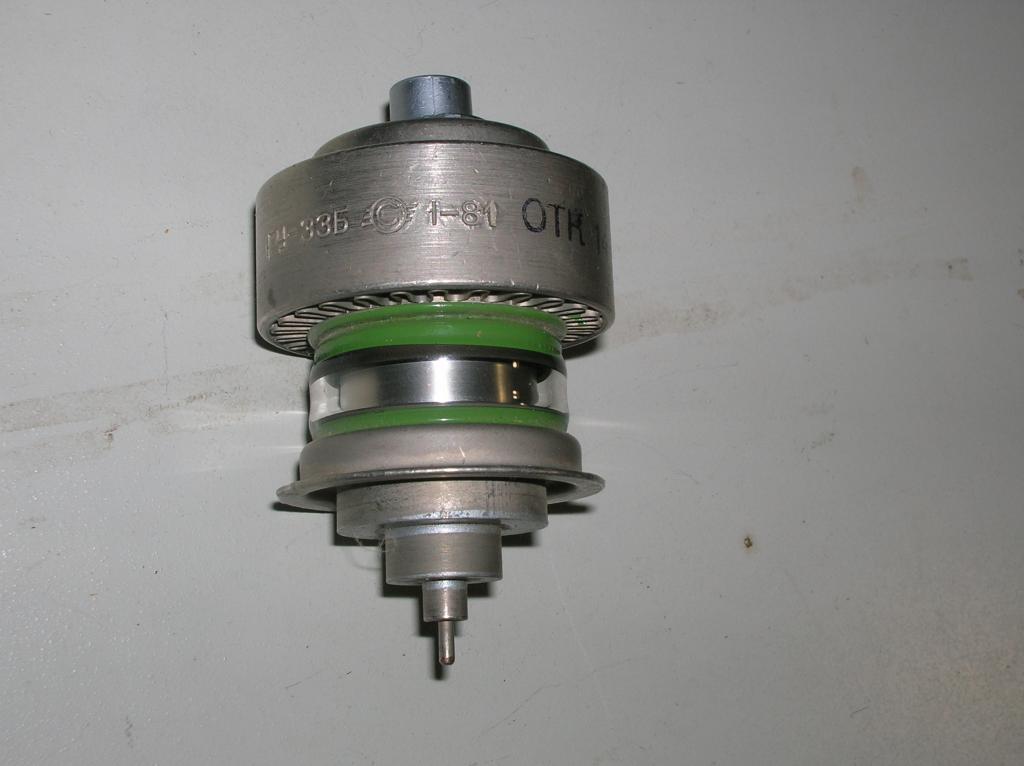

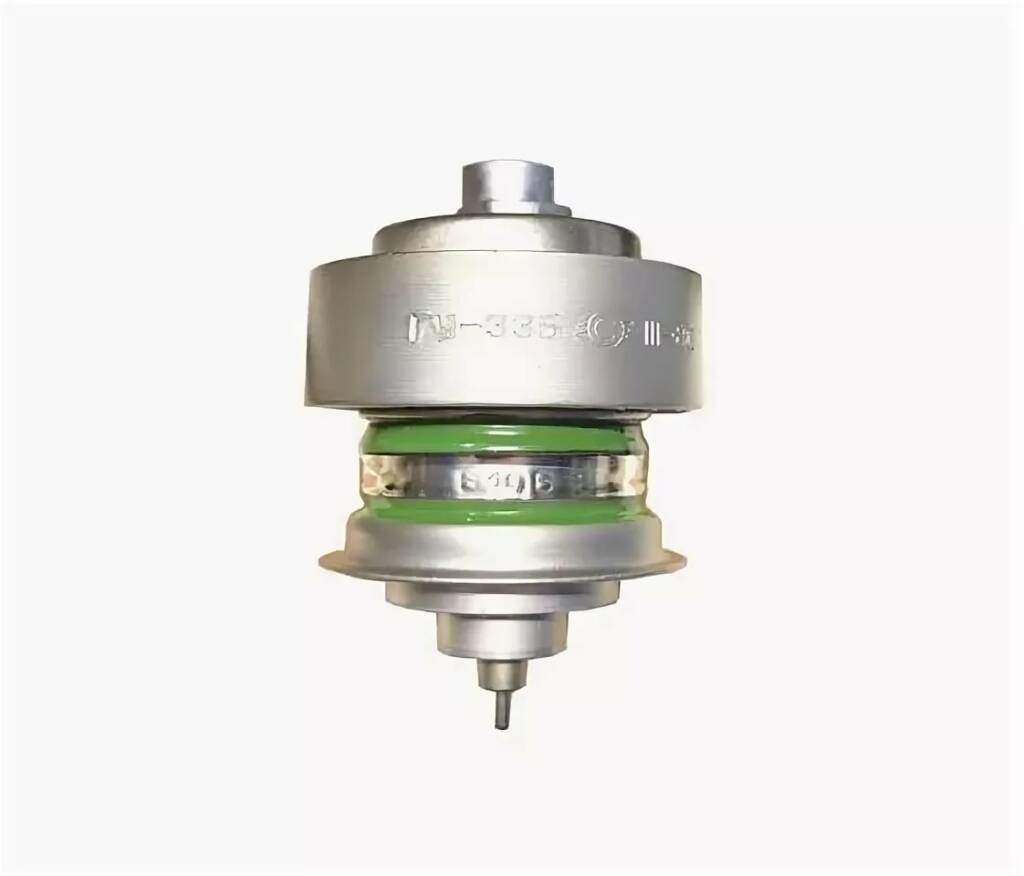

ГУ-33Б генераторный триод

ГУ-33Б генераторный триод

Характеристики

4CE130FBG

Описание

Описание


ГУ-33Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

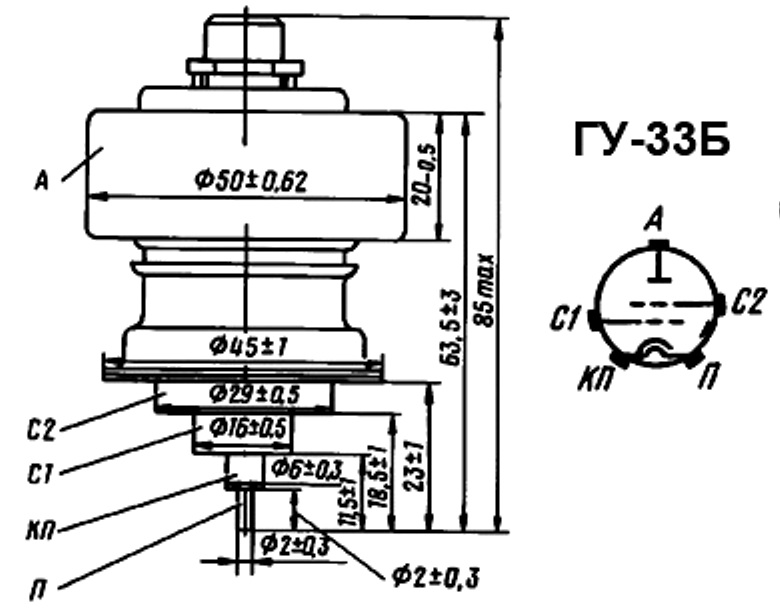

Генераторный тетрод ГУ-33Б в металлостеклянном оформлении с оксидным катодом косвенного накала и принудительным воздушным охлаждением анода и ножки, предназначенный для работы в непрерывном режиме в диапазоне частот до 500 МГц в стационарных и передвижных радиопередающих устройствах.

Оформление - металлокерамическое.

Охлаждение - воздушное 40м3/ч.

Масса - 220г.


Основные параметры

при uн=6,3В, uа=400В, uc2=300В, iа= 375мА

Ток накала

5,15 ±0,45А

Ток 1-й сетки обратный

<20 мкА

Напряжение смещения на 1-й сетке отрицательное

7 ±5 В

Напряжение отсечки тока анода (при uн=1000В, iа=5мА)

<60 В

Крутизна характеристики

26 ±6мА/В

Колебательная мощность на частоте 60 МГц (при uа=1кВ, uс2=250В, uс=52В)

>130 Вт

Колебательная мощность на частоте 250 МГц (при uа=0,9кВ, iа=310мА)

>120 Вт

Снижение колебательной мощности (при uн=5,7В)

<25 %

Коэффициент усиления 1-й сетки относительно 2-й сетки (при uc2=250В и 300В)

13

Междуэлектродные емкости, пФ:
- входная

11 ±5

- выходная

8,5 ±1,5

- проходная

<0,1


Предельные эксплуатационные данные:

Напряжение накала

5,7-6,9 В

Напряжение анода

1500 В

Напряжение 2-й сетки

400 В

Напряжение 1-й сетки отрицательное

200 В

Мощность, рассеиваемая анодом

150 Вт

Мощность, рассеиваемая 2-й сеткой

10 Вт

Мощность, рассеиваемая 1-й сеткой

2 Вт

Ток катода

340 мА

Рабочая частота

500 МГц

Температура анода и мест спаев стекла с металлом

150 С

Интервал рабочих температур окружающей среды

от +5 до +70 С
