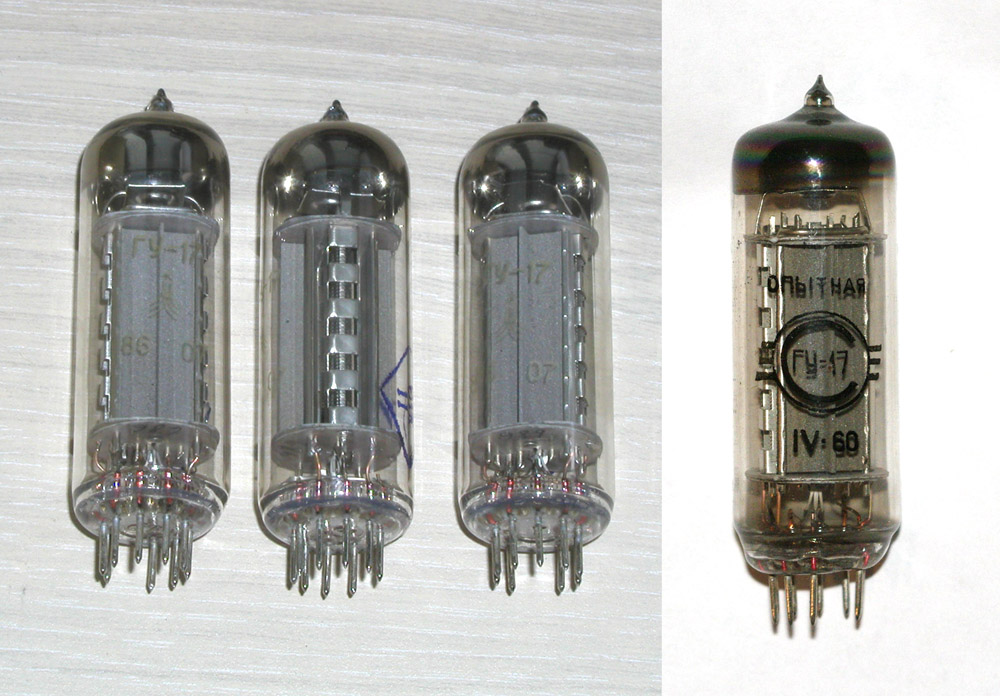

ГУ-17
Двойной лучевой тетрод ГУ-17 для работы в качестве генератора или усилителя высокочастотных колебаний в диапазоне частот до 250 МГц.

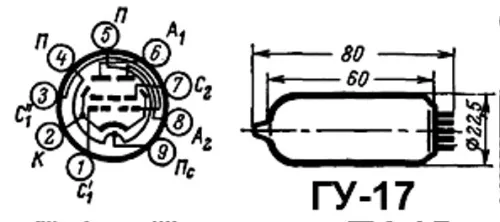

Оформление - стеклянное, миниатюрное.
Масса 25 г.
| Основные технические параметры ГУ-17: | |
|---|---|
| Ток накала |
0,8 ±0,08 А |
| Ток анода |
20 ±10 мА |
| Ток акала 2-й сетки |
не более 6 мА |
| Ток акала 1-й сетки обратный (при iа=30 мА) |
не более 2 мкА |
| Крутизна характеристики |
2,45 ±0,85 мА/В |
| Колебательная мощность |
не менее 11 Вт |
| Междуэлектродные емкости, пФ: |
|
| - входная |
6,5 ±3 |
| - выходная |
2,7 ±0,5 |
| - проходная |
не более 0,1 |
| Долговечность |
не менее 400 ч |
| Предельные эксплуатационные характеристики: | |
|---|---|
| Напряжение накала при последовательном включении |
11 - 14 В |
| Напряжение накала при параллельном включении |
5,7 - 7 В |
| Напряжение анода |
400 В |
| Напряжение 2-й сетки |
250 В |
| Напряжение анода при включении на холодную лампу |
450 В |
| Напряжение 2-й сетки при включении на холодную лампу |
450 В |
| Напряжение между катодом и подогревателем |
± 150 В |
| Ток катода |
100 мА |
| Мощность, рассеиваемая двумя анодами |
12 Вт |
| Мощность, рассеиваемая первыми сетками |
0,5 Вт |
| Мощность, рассеиваемая 2-й сеткой |
3 Вт |
| Рабочая частота |
250 МГц |
| Температура баллона |
260 С |
| Интервал рабочих температур окружающей среды |
от -50 до +70 С |
