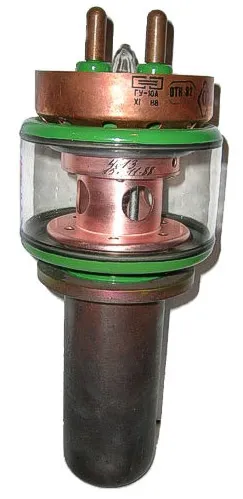

ГУ-10А генераторный триод

ГУ-10А генераторный триод

Характеристики

4CE130FB7

Описание

Описание ГУ-10А

ГУ-10А генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-10А:


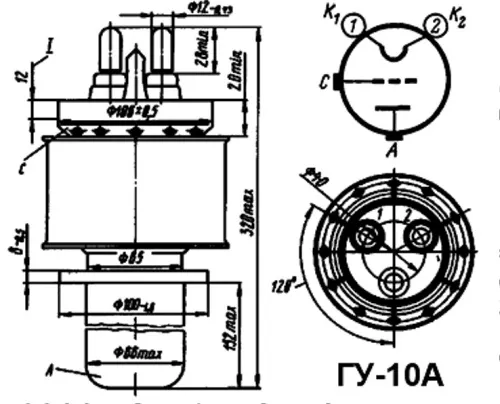

ГУ-10А

Мощный генераторный триод ГУ-10А предназначен для работы в качестве усилителя или генератора высокочастотных колебаний на частотах до 25 МГц в схемах с общей сеткой или в схемах с нейтрализацией.


Оформление - металлостеклянное.

Рабочее положение - вертикальное.

Охлаждение - принудительное:

 - анода - водяное не менее 20 л/мин;

 - баллона - воздушное не менее 60м3/ч

 - ножки - воздушное не менее 60 м3/ч

Масса - 3 кг

Технические условия: ТЕ3.312.007 ТУ1.


Основные технические параметры ГУ-10А:
при uн=7 В, uа=2 кВ, iа=2,5 А
Ток накала

75 ±5 А

Ток анода (при uа=5 кВ, uс=0)

0,9 ±0,3 А

Ионный ток анода (при uа= -500 В, iа=2,5 А)

не более 35 мкА

Обратный ток сетки (при uс= -300 В)

не более 300 мкА

Ток эмиссии катода (при uа=1000 В)

не менее 15 А

Колебательная мощность

не менее 110 кВт

Крутизна характеристики

20 ±5 мА/В

Коэффициент усиления

50 ±5

Междуэлектродные емкости, пФ:

     - входная

не более 40

     - выходная

не более 24

     - проходная

не более 1,5


Предельные эксплуатационные характеристики:
Напряжение накала

7 - 7,3 В

Напряжение анода

8 кВ

Напряжение анода в телеграфном режиме

10 кВ

Коэффициент анодной модуляции

1

Мощность, рассеиваемая анодом

10 кВт

Мощность, рассеиваемая сеткой

300 Вт

Рабочая частота

26 МГц

Температура стекла баллона и мест спая металла со стеклом

150 С

Температура ввода

150 С

Интервал рабочих температур окружающей среды

от +5 до +70 С.
