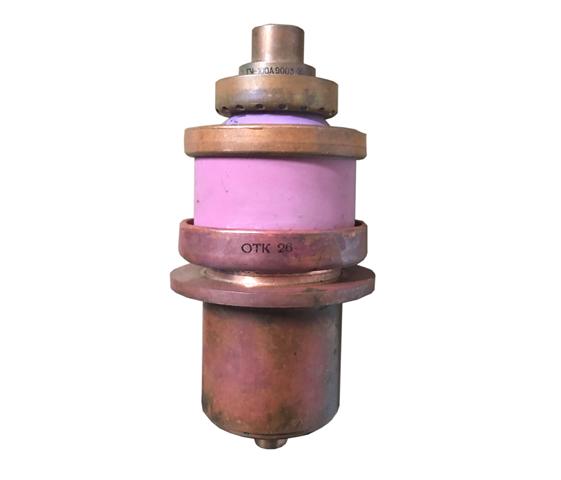

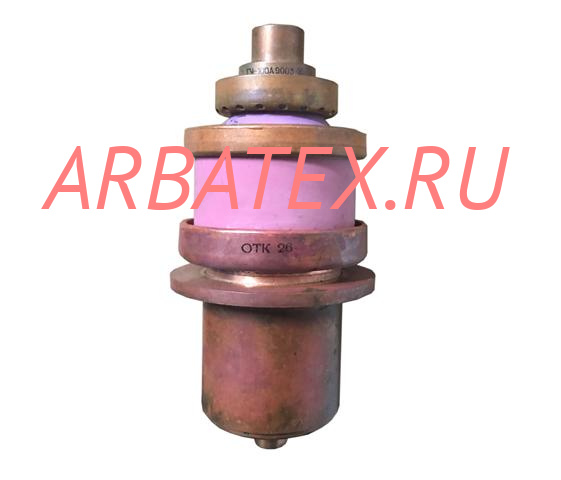

ГУ-100А
Мощный генераторный триод ГУ-100А предназначен для генерирования колебаний в стационарных промышленных генераторах высокочастотного нагрева, а также для усиления мощности в стационарных радиопередающих устройствах.
Общие сведения
Катод - прямого накала.
Оформление - металлокерамическое.
Охлаждение - воздушное принудительное.
Высота не более 232 мм.
Диаметр не более 120 мм.
Масса не более 4 кг.
| Основные технические параметры ГУ-100А: | |
|---|---|
| Напряжение накала, В |
6 |
| Ток накала, А |
60-75 |
| Ток анода (при uн=6 В, uа=0,4 кВ, uс=200 В) А, не менее |
2,9 |
| Напряжение запирания отрицательное, абсолютное значение В, не более |
130 |
| Крутизна характеристики (при uн=6 В, uа=3 кВ, iа=0,1 А), мА/В |
20-28 |
| Межэлектродные ёмкости, пФ, не более |
|
| - сетка - анод |
25 |
| - сетка - катод |
45 |
| - анод - катод |
1 |
| Предельные эксплуатационные характеристики: | |
|---|---|
| Наибольшее напряжение накала, переменное, В |
6,3 |
| Наибольший пусковой ток накала (амплитудное значение), А |
140 |
| Наибольшее напряжение анода, кВ |
|
| - при частоте 86-250 МГц |
5 |
| - при частоте меньше 85 МГц |
7 |
| Наибольшая рассеиваемая мощность, кВт |
|
| - анодом |
4 |
| - сеткой |
0,2 |
| Наибольшая рабочая частота, МГц |
250 |
| Температура, °С |
|
| - оболочки в наиболее горячей точке (кроме анода) |
175 |
| - анода |
200 |
| Допустимые воздействующие факторы при эксплуатации: | |
|---|---|
| Вибрационные нагрузки: |
|
| - диапазон частот, Гц |
1-35 |
| - ускорение, м/с2, не более |
5 |
| Многократные ударные нагрузки с ускорением, м/с2 |
150 |
| Температура окружающей среды, °С |
-65 |
| Относительная влажность воздуха при температуре до +25 °С, % |
98 |
