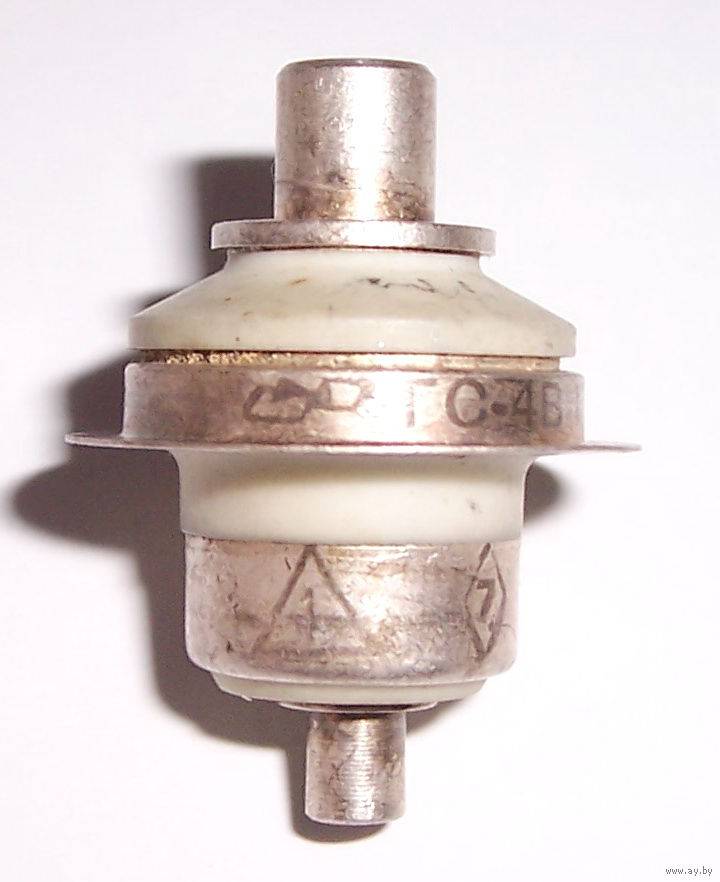

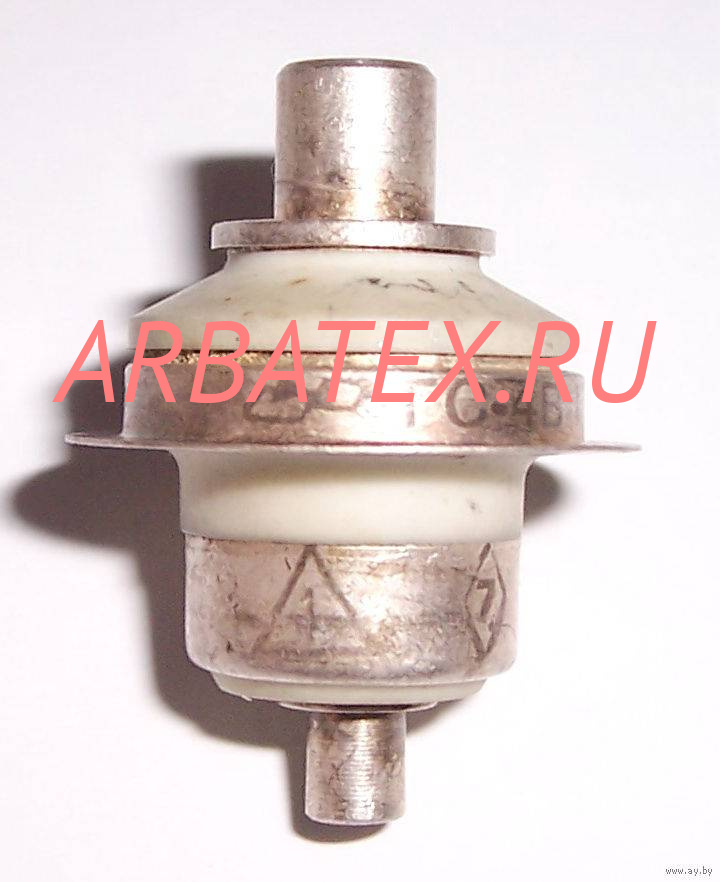

ГС-4В
Генераторный триод ГС-4В для генерирования, усиления и умножения высокочастотных колебаний в сантиметровом и дециметровом диапазонах волн.

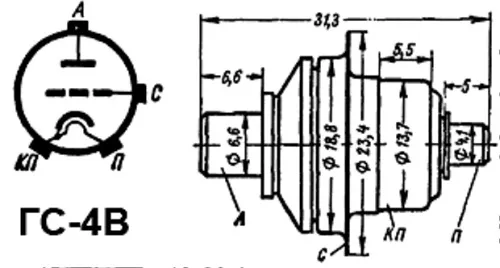

Оформление - титанокерамическое с цилиндрическими выводами катода, подогревателя и дисковым выводом сетки.
Масса - 12 г.
| Основные технические параметры ГС-4В: | |
|---|---|
| при uн=6,3 В, uа=200 В, ia=30 мА | |
| Ток накала |
0,47 ±0,06 А |
| Ток анода (при uа=120 В, uс=0 В) |
не менее 20 мА |
| Ток эмиссии катода в импульсе (при uа=uс=60 В) |
не менее 0,8 А |
| Ток сетки обратный (при uс= -2В) |
не более 3 мкА |
| Напряжение сетки в рабочей точке отрицательное |
2 ±1,8 В |
| Крутизна характеристики |
18 ±3 мА/В |
| Колебательная мощность (при uа=250 В, iа=60 мА, l=7,2 см) |
не менее 1 Вт |
| Колебательная мощность (при uн=6 В) |
не менее 0,8 Вт |
| Междуэлектродные емкости, пФ: |
|
| входная |
3 |
| выходная |
не более 0,04 |
| проходная |
1,8 ±0,3 |
| Долговечность |
не менее 550 ч |
| Предельные эксплуатационные характеристики: | |
|---|---|
| Напряжение накала |
6 - 6,6 В |
| Напряжение анода |
350 В |
| Напряжение сетки |
0 В |
| Напряжение сетки отрицательное |
50 В |
| Ток катода |
65 мА |
| Ток сетки |
15 мА |
| Мощность, рассеиваемая анодом |
15 Вт |
| Мощность, рассеиваемая сеткой |
0,4 Вт |
| Высокочастотная мощность подводимая к сетке |
1,5 Вт |
| Сопротивление в цепи анода |
1 кОм |
| Температура оболочки |
200 С |
| Интервал рабочих температур окружающей среды |
от -60 до +100 С |
