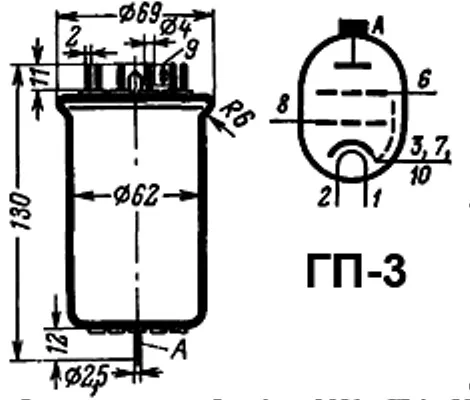

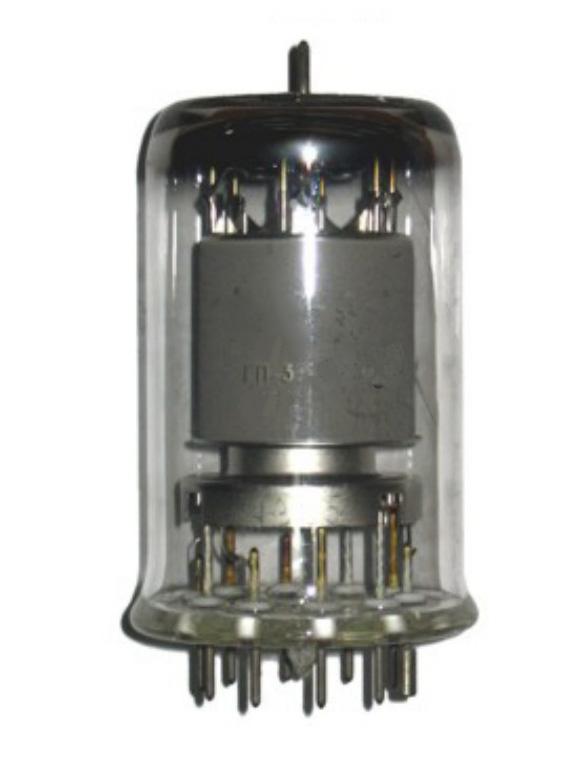

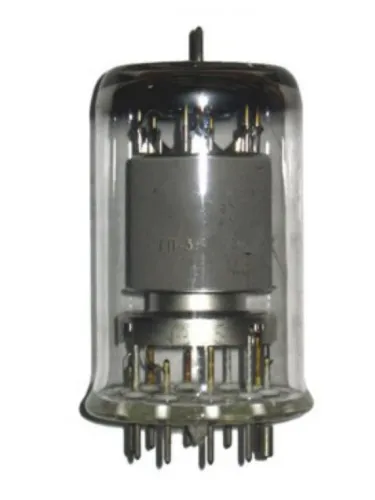

Высоковольтный регулирующий тетрод ГП-3 для работы в электронных высоковольтных стабилизаторах напряжения.
Оформление - стеклянное.
Расположение штырьков РШ25.
Масса - 200 г.
Основные технические параметры | |
---|---|
uн=6,3 В, uc2=80 В, uа=1,2 кВ, ia=5 мА | |
Ток накала |
1,5 ± 0,15 А |
Ток 2-й сетки |
не более 0,2 мa |
Ток 1-й сетки обратный |
не более 3 мкa |
Напряжение 1-й сетки в рабочей точке отрицательное |
5,5 ± 1,5 В |
Напряжение запирания 1-й сетки отрицательное (при uс2= 100 В, ia=0,2 мА) |
не более 18 В |
Крутизна характеристики |
2,65 ± 0,55 мА/В |
Коэффициент усиления |
не менее 2500 |
Междуэлектродные емкости, пФ: |
|
- сетка - катод |
не более 23 |
- анод - катод |
не более 5 |
- сетка - анод |
не более 0,05 |
Предельные эксплуатационные данные: | |
---|---|
Напряжение накала |
5,7 - 6,9 В |
Напряжение анода |
10 кВ |
Напряжение анода при включении на холодную лампу |
20 кВ |
Напряжение анода минимальное: |
|
- при iа = 15 мА |
1 кВ |
- при iа = 10 мА |
0,7 кВ |
- при iа = 5 мА |
0,5 кВ |
Напряжение 2-й сетки |
120 В |
Напряжение 2-й сетки при включении на холодную лампу |
200 В |
Напряжение 1-й сетки отрицательное |
50 В |
Напряжение между катодом и подогревателем |
± 150 В |
Мощность, рассеиваемая анодом |
60 Вт |
Интервал рабочих температур окружающей среды |
от -65 до +100 С |
