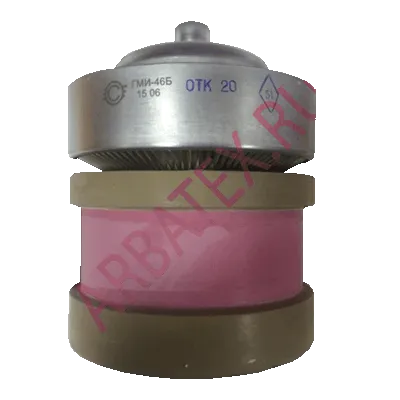

ГМИ-46Б импульсный триод

Описание ГМИ-46Б

ГМИ-46Б импульсный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМИ-46Б:

ГМИ-46Б

Импульсный модуляторный триод ГМИ-46Б предназначен для коммутации импульсной мощности в модуляторах радиотехнической аппаратуры.

Катод-оксидный косвенного накала.

Оформление - металлокерамическое.

Охлаждение - воздушное принудительное.

Масса не более 3 кг.

Основные технические параметры ГМИ-46Б:
Напряжение накала, В	26
Ток накала, А	7,6-8,4
Напряжение анода, кВ	3,5
Напряжение сетки, В	-200
Напряжение превышения сетки в импульсе, В	1150
Напряжение запирания отрицательное, В, не более	200
Ток анода в импульсе, А, не менее	50
Ток сетки в импульсе, А, не более	7,5
Межэлектродные ёмкости, пФ, не более:
- входная	210
- выходная	30
- проходная	3

Предельные эксплуатационные характеристики:
Напряжение накала, В	24,7-27,3
Наибольшее напряжение анода, кВ	30
Наибольшее отрицательное напряжение сетки, В	300
Наибольшее напряжение превышения сетки в импульсе, В	1500
Рассеиваемая мощность, Вт:
- анодом	1000
- сеткой	60
Наибольший ток катода в импульсе, А:
- при скважности 500	55
- при скважности 1000	77
Наибольшая длительность импульса, мкс	50
Наименьшее время готовности, с	300
Наибольшая температура оболочки в наиболее горячей точке, °С	150
Интервал рабочих температур окружающей среды, °С	от -60 до +85
