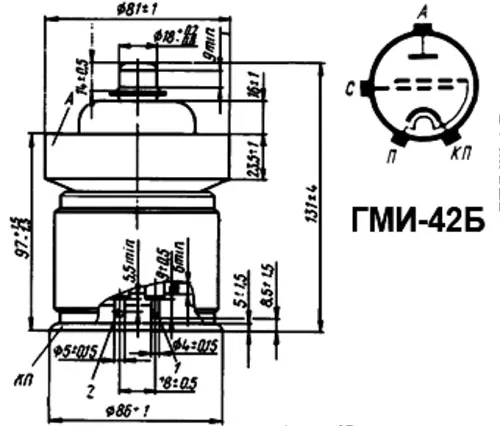

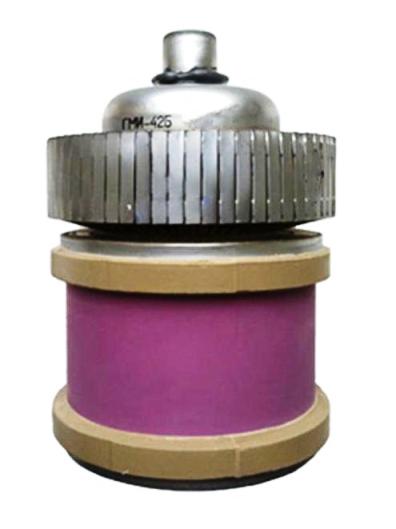

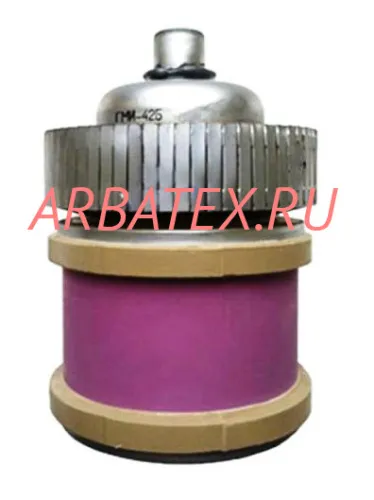

ГМИ-42Б
Импульсный модуляторный триод ГМИ-42Б в металлокерамическом оформлений с катодом косвенного накала и наружным анодом с принудительным воздушным охлаждением предназначен для коммутации импульсной мощности в импульсных модуляторах стационарной и подвижной аппаратуры.
Катод - оксидный косвенного накала.
Оформление - металлокерамическое.
Охлаждение - воздушное принудительное.
Технические условия: СБ3. 312.138 ТУ1.
| Основные технические параметры ГМИ-42Б: | |
|---|---|
| Ток накала, А |
3,2-3,6 |
| Напряжение анода (постоянное), кВ |
2,5 |
| Напряжение сетки отрицательное, В |
200 |
| Напряжение превышения сетки в импульсе, кВ |
1,3 |
| Ток анода в импульсе, А |
30 |
| Межэлектродные ёмкости, пФ, не более |
|
| - входная |
130 |
| - выходная |
25 |
| - проходная |
2 |
| Предельные эксплуатационные характеристики: | |
|---|---|
| Напряжение накала, В |
24,2-27,8 |
| Наибольшее напряжение анода, кВ |
30 |
| Наибольшее отрицательное напряжение сетки, В |
600 |
| Наибольшее напряжение сетки в импульсе, кВ |
1,4 |
| Рассеиваемая мощность, Вт: |
|
| - анодом |
500 |
| - сеткой |
25 |
| Наибольший ток катода в импульсе, А: |
|
| - при скважности 500 |
33 |
| - при скважности 33 |
9 |
| Наибольшая длительность импульса при токе катода <33 А, мкс |
50 |
| Наименьшее время готовности, мин: |
|
| - при токе анода 30 А |
3 |
| - при токе анода 8 А и напряжении анода до 20 кВ |
2,5 |
| - при форсированном напряжении накала и напряжении анода 25 кВ |
2 |
| Наибольшая температура оболочки, °С |
150 |
| Интервал рабочих температур окружающей среды, °С |
от -65 до +100 |
