Описание ГМИ-38


ГМИ-38 импульсный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМИ-38:


ГМИ-38

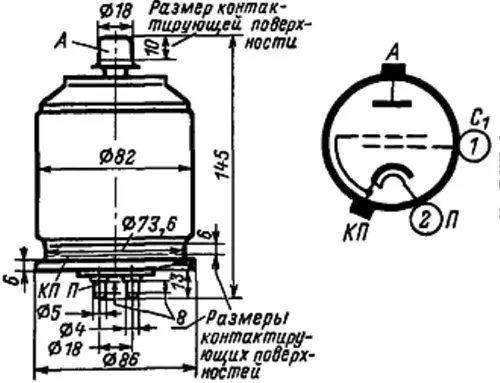

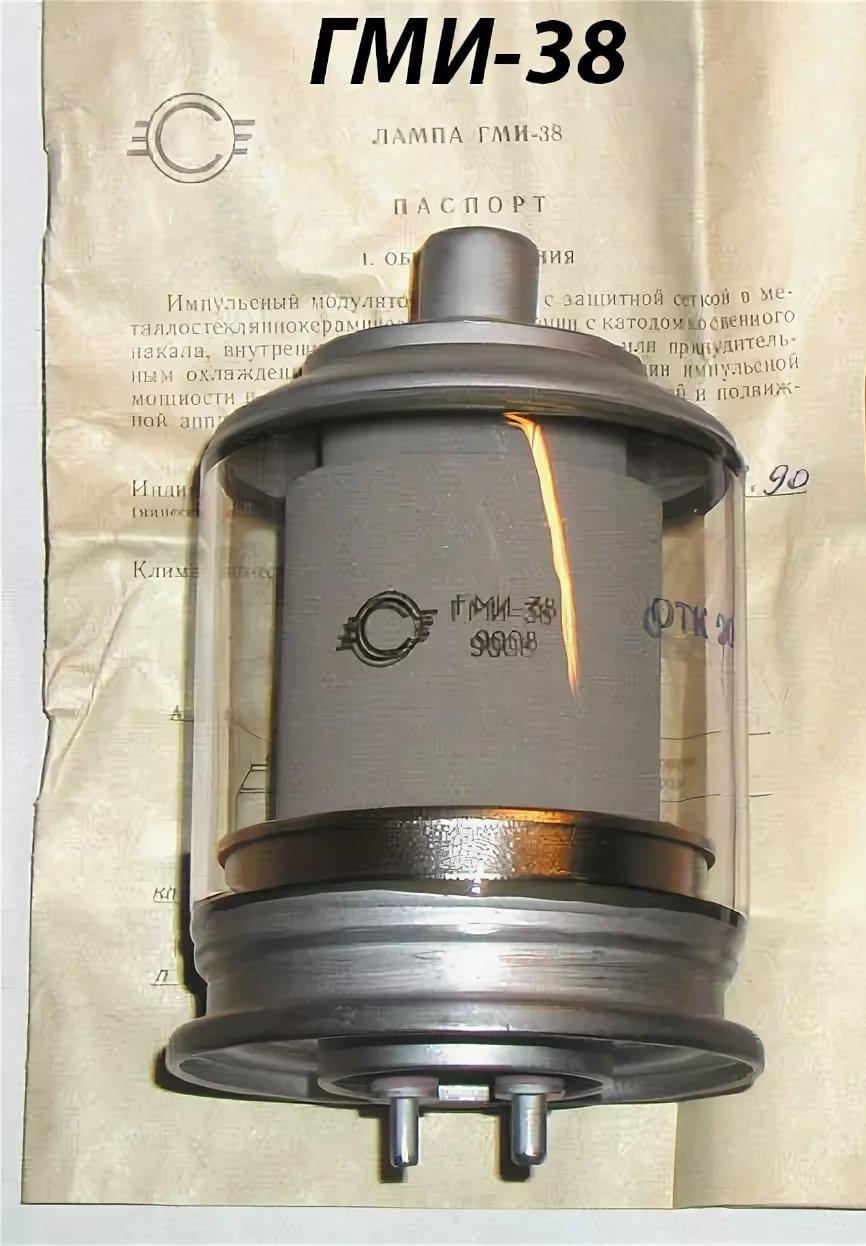

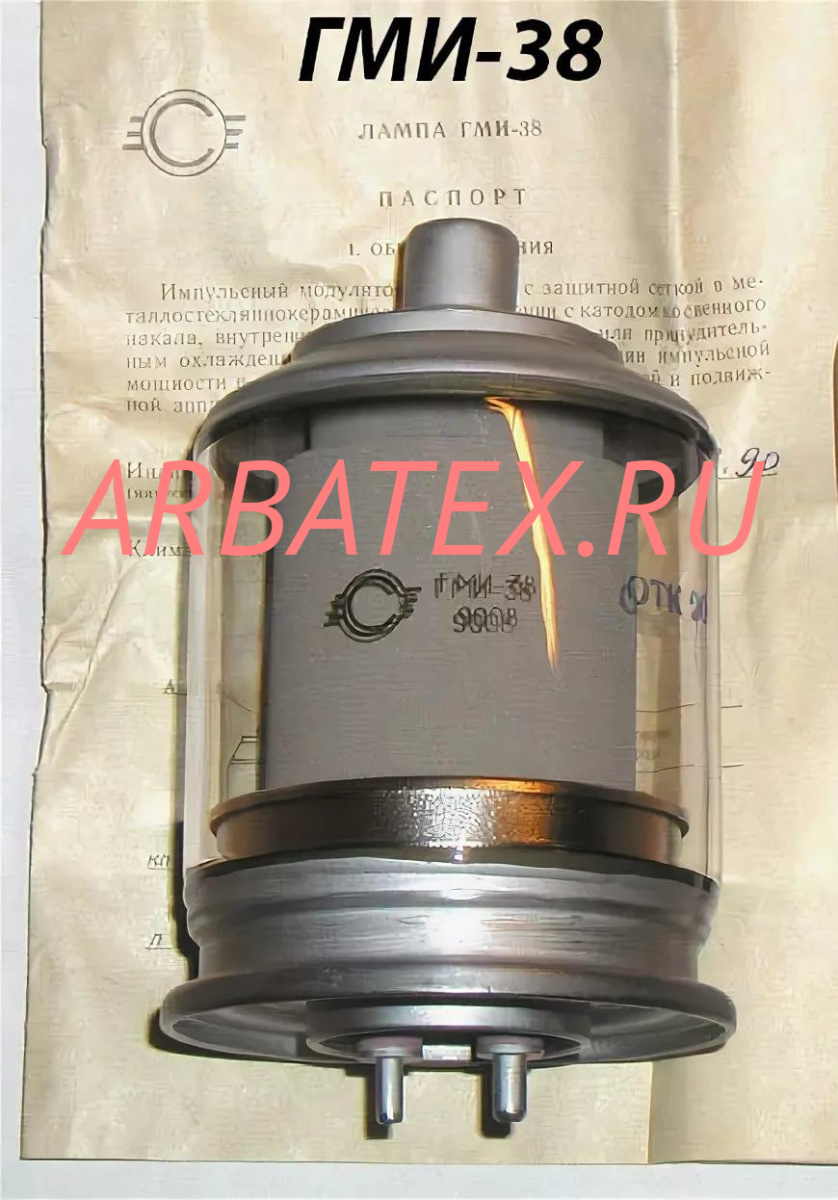

Импульсный модуляторный триод ГМИ-38 для работы в импульсных модуляторах.

Оформление - металлостеклянное.

Охлаждение - естественное или воздушное принудительное.

Масса - 470 г.

Технические условия: СБ3.312.120 ТУ1.


Основные технические параметры ГМИ-38:
при uн=26 В, uа=2,5 кВ, uс= 200 В, uс имп=1 кВ
Ток накала

3,1 ±0,2 А

Ток анода в импульсе:

     - при uн=26 В

не менее 20 А

     - при uн=24,2 В

не менее 17,5 А

Ток сетки в импульсе

не более 3 А

Напряжение запирания сетки отрицательное (при uа=23 кВ, iа=0,2 мА)

не более 200 В

Время готовности

не более 3 мин

Междуэлектродные емкости, пФ:

     - входная

не более 120

     - выходная

не более 20

     - проходная

не более 1,2

Долговечность

не менее 1000 ч


Предельные эксплуатационные данные:
Напряжение накала

24,2 - 27,8 В

Напряжение анода

20 кВ

Напряжение сетки отрицательное (абсолютное значение)

300 В

Напряжение сетки в импульсе

1,2 кВ

Мощность, рассеиваемая анодом

60 Вт

Мощность, рассеиваемая сеткой

25 Вт

Ток катода в импульсе:

     - при скважности 500

17 А

     - при скважности 1000

24 А

Ток анода

600 мА

Длительность импульса (при iк < 24 А)

50 мкс

Температура оболочки

175 С

Интервал рабочих температур окружающей среды

от -60 до +70 С
