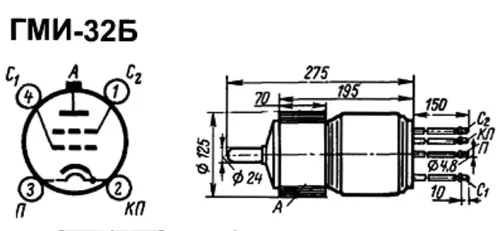

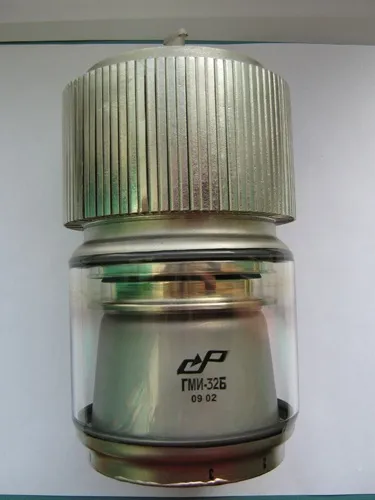

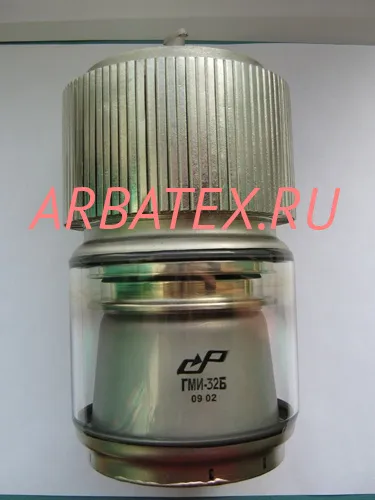

Импульсный модуляторный тетрод ГМИ-32Б для работы в импульсных модуляторах.
Охлаждение - воздушное принудительное:
- анода 110 м3/ч.
- ножки 30 м3/ч.
Масса - 4 кг.
Технические условия: СШ3.312.013 ТУ.
| Основные технические параметры ГМИ-32Б: | |
|---|---|
| при uн=27 В, uа=4 кВ, uc2=1,75 кВ, uс1=700 В, uс1=150 В | |
| Ток накала |
10 ±0,7 А |
| Ток анода в импульсе: |
|
| - при uн=24,3 В |
не менее 40 А |
| - при uн=27 В |
не менее 50 А |
| Ток 1-й сетки в импульсе |
не более 6 А |
| Ток 2-й сетки в импульсе |
не более 3 А |
| Напряжение запирания (при iа=1 мА) |
не более 600 В |
| Время готовности |
не более 3 мин |
| Междуэлектродные емкости, пФ: |
|
| - входная |
160 |
| - выходная |
20 |
| - проходная |
не более 1 |
| Долговечность |
не менее 1000 ч |
| Предельные эксплуатационные данные: | |
|---|---|
| Напряжение накала |
24,2 - 29,7 В |
| Напряжение анода |
40 кВ |
| Напряжение 2-й сетки |
2 кВ |
| Напряжение 1-й сетки отрицательное |
800 В |
| Напряжение 1-й сетки в импульсе |
175 В |
| Мощность, рассеиваемая анодом |
2 к Вт |
| Мощность, рассеиваемая 2-й сеткой |
35 Вт |
| Мощность, рассеиваемая 1-й сеткой |
7 Вт |
| Ток катода в импульсе при скважности 200 |
59 А |
| Длительность импульса (при iа=50 А в импульсе) |
10 мкс |
| Скважность (при iа=50 А в импульсе) минимальная |
200 |
| Интервал рабочих температур окружающей среды |
от -60 до +85 С |
