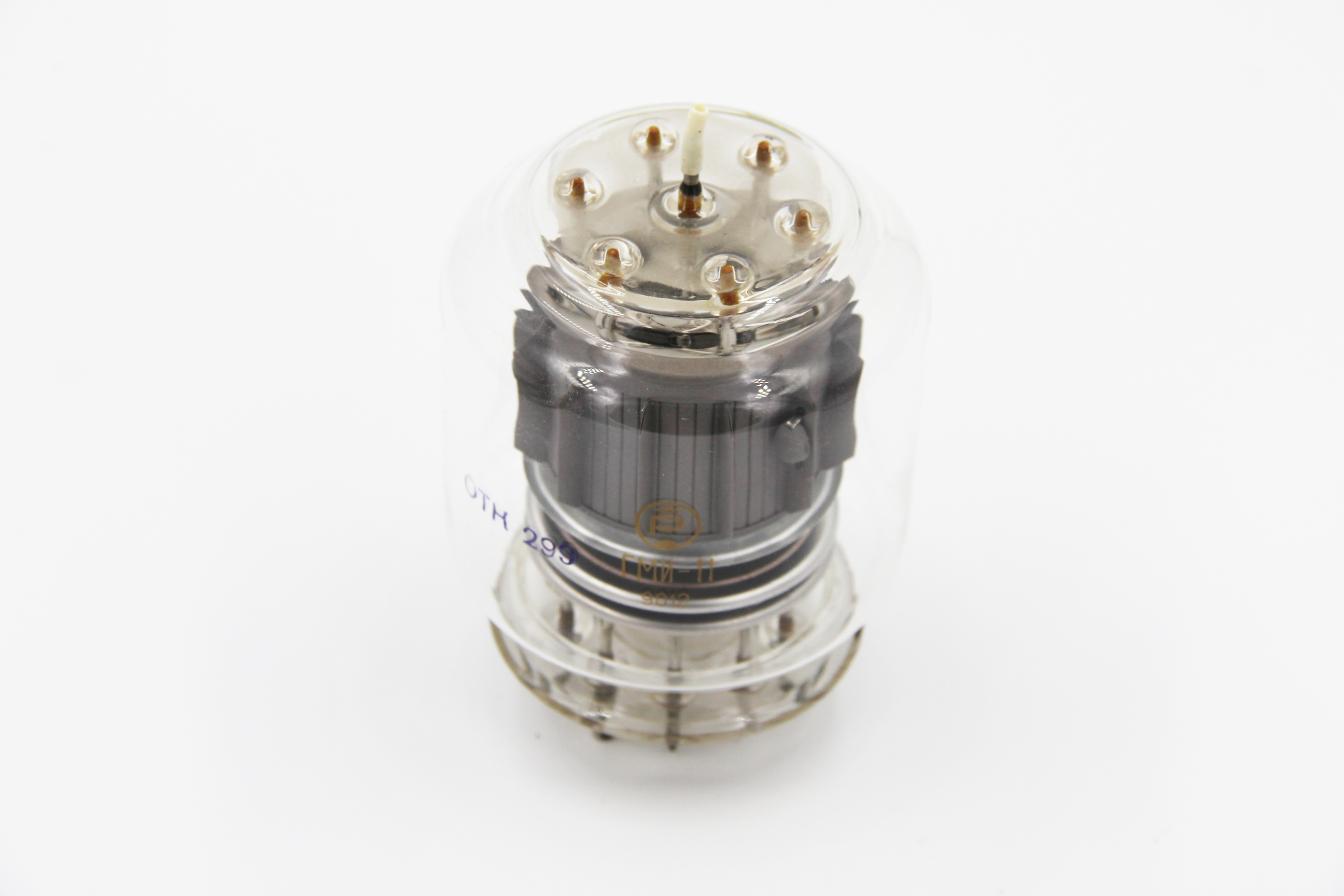

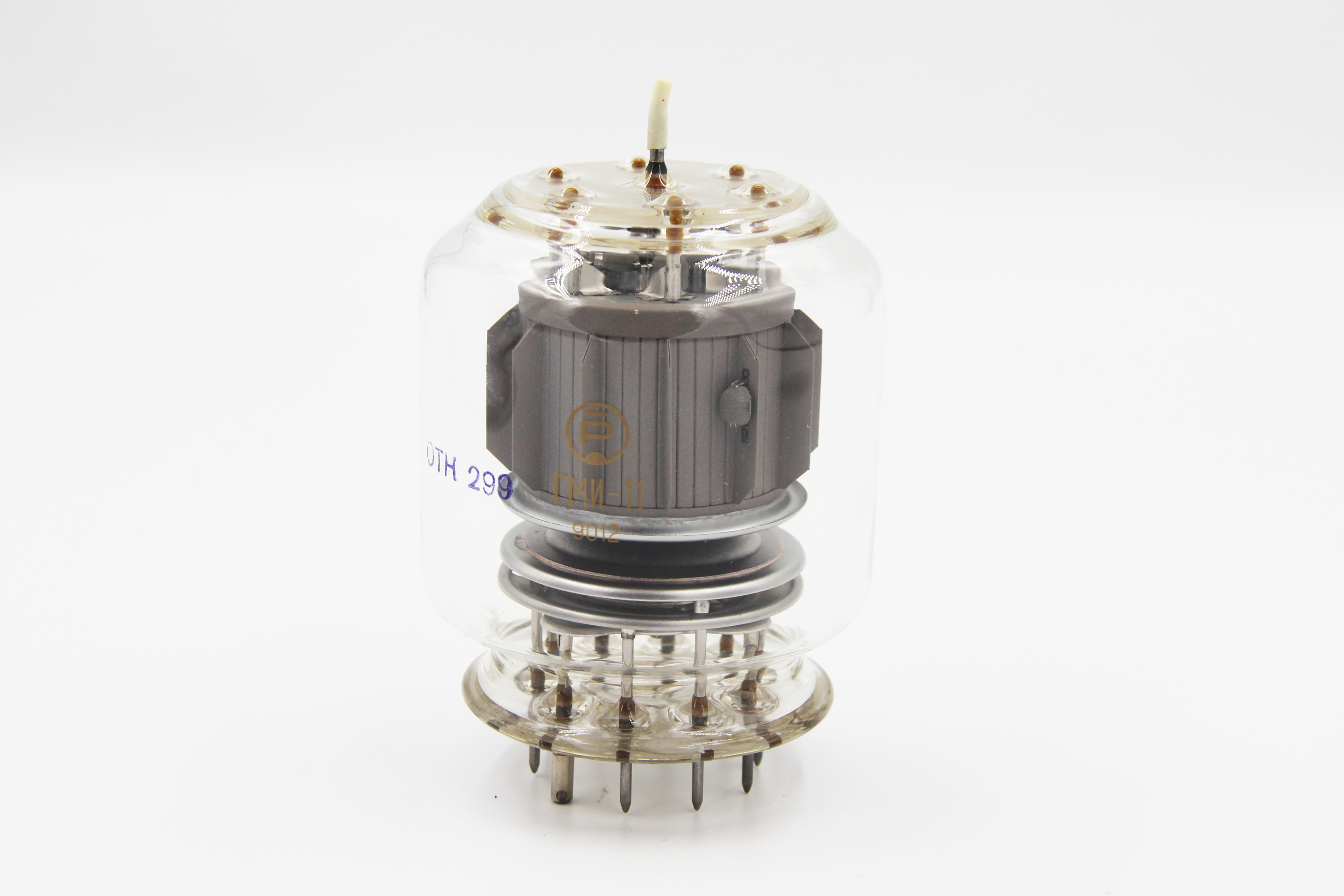

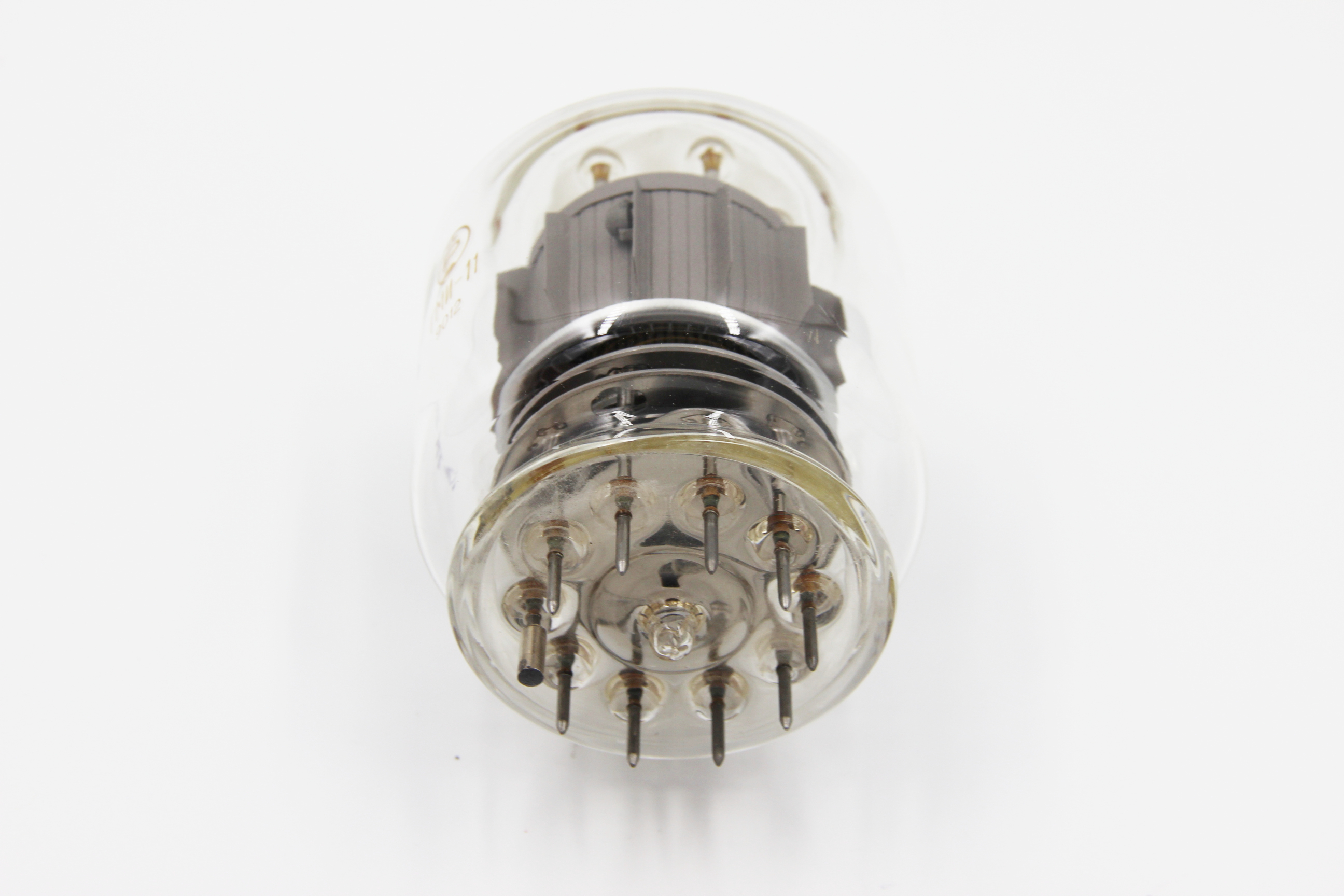

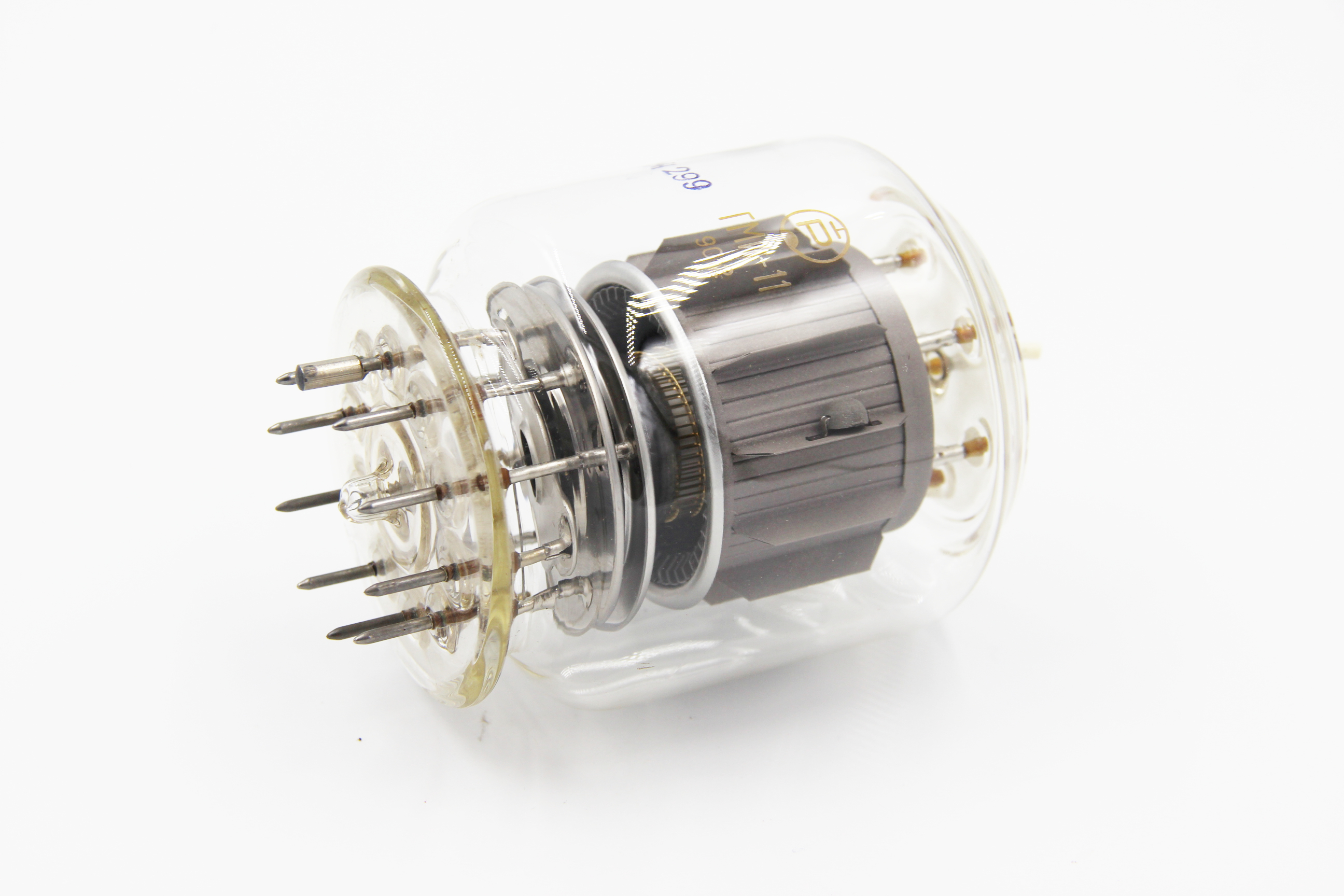

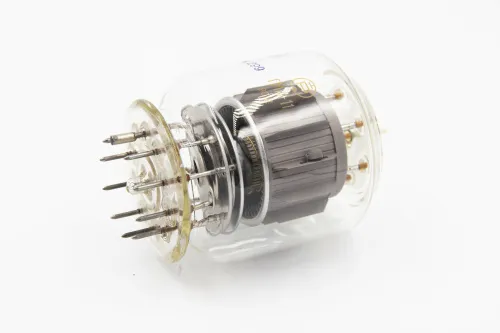

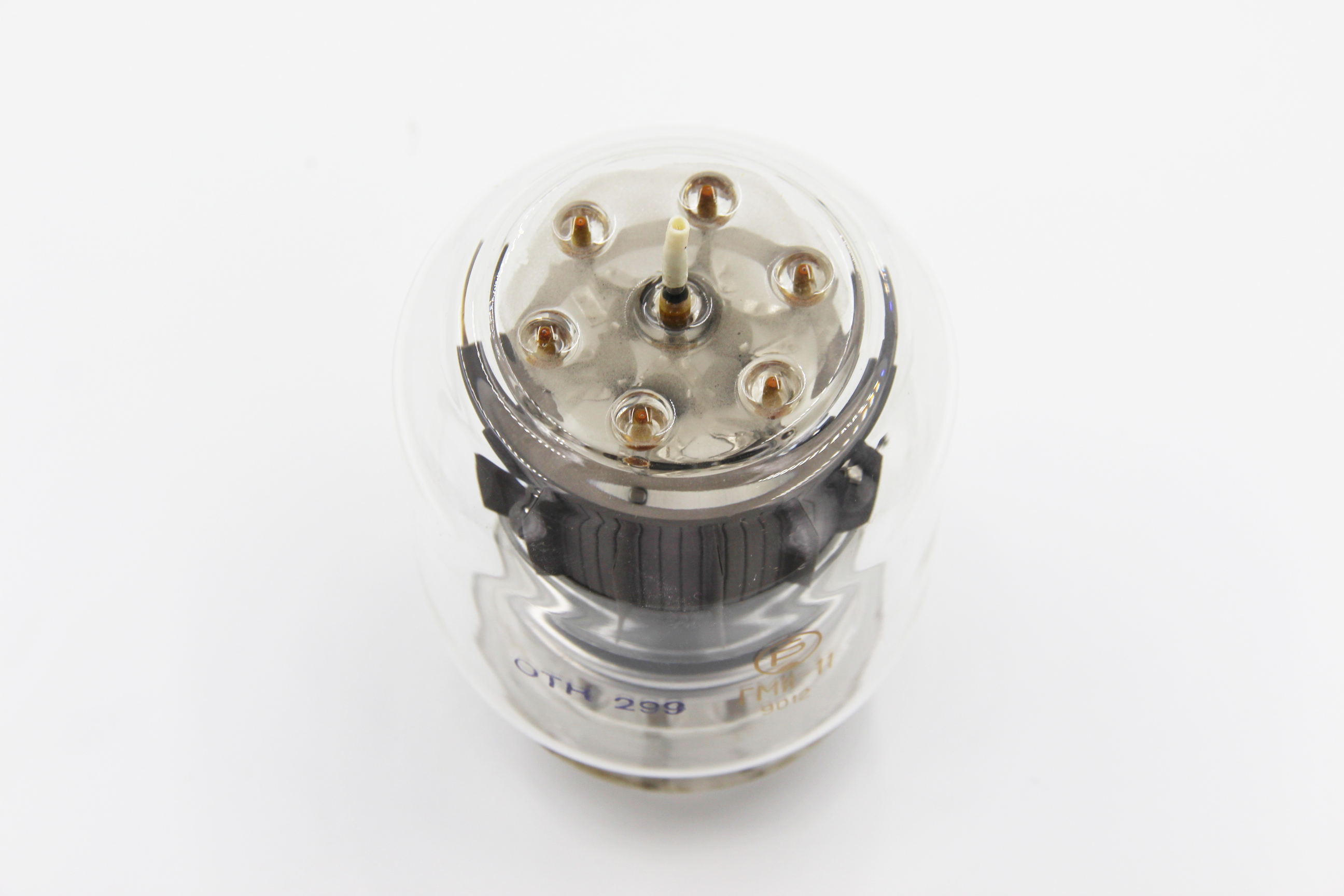

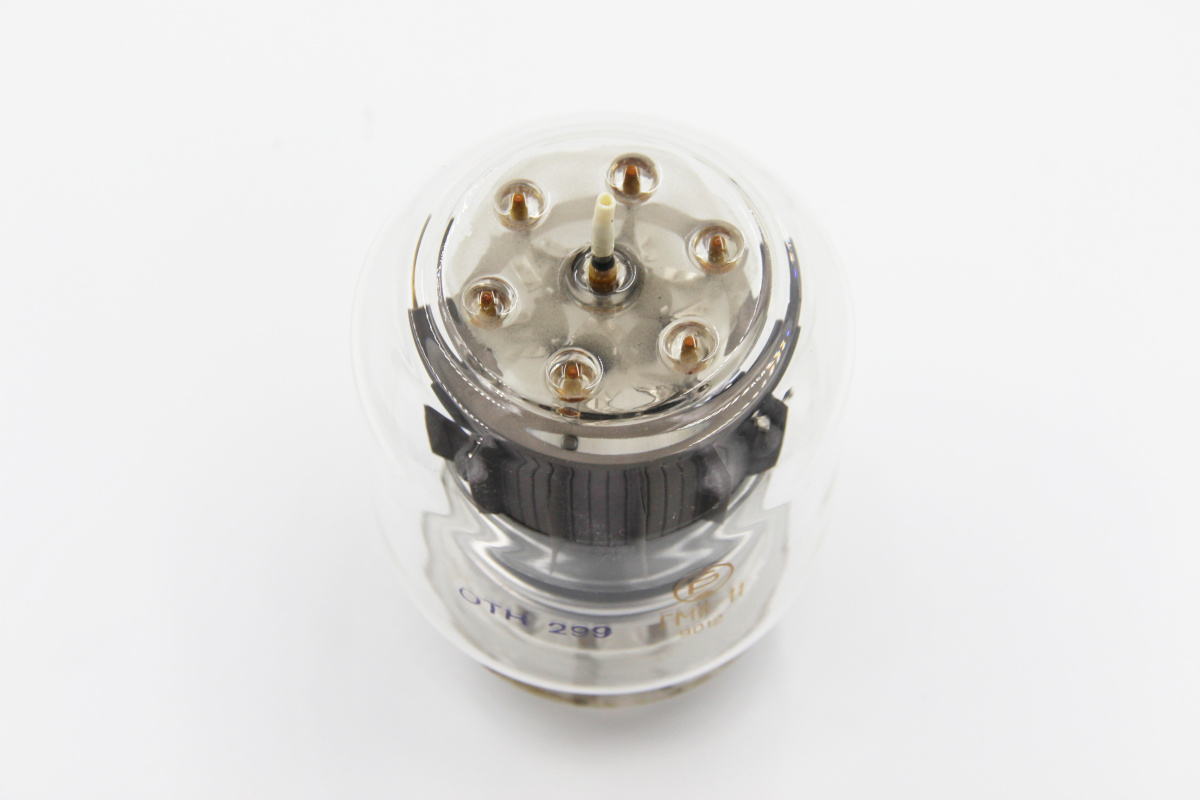

Описание ГМИ-11


ГМИ-11 импульсный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМИ-11:


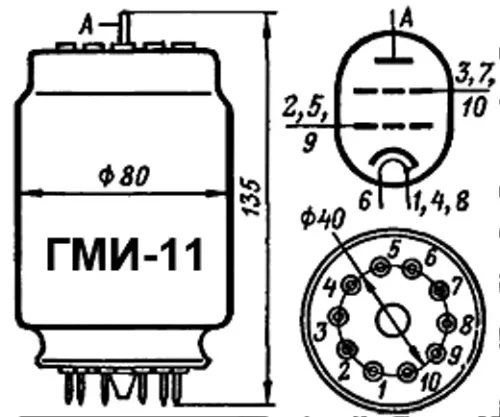

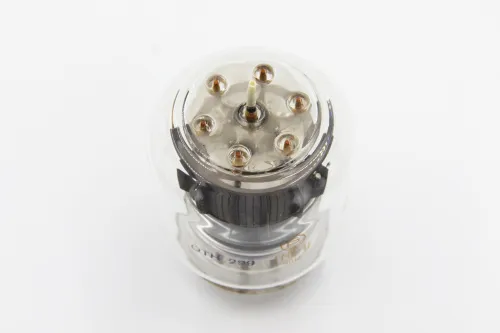

ГМИ-11

Импульсный генераторный тетрод ГМИ-11 для работы в импульсных модуляторах.

Охлаждение - естественное или воздушное принудительное.

Масса - 300 г.

Технические условия: СБ3.310.042 ТУ1


Основные технические параметры ГМИ-11:
Ток накала

1,75 ±0,15 А

Ток анода в импульсе

не менее 14 А

Ток анода в импульсе (при uн=23,5 В)

не менее 12 А

Ток 2-й сетки в импульсе

не более 2,5 А

Ток 1-й сетки обратный (при uн=28,5 В, uс2=0,6 кВ, uа=1 кВ)

не более 100 мкА

Ток 1-й сетки в импульсе

не более 2 А

Напряжение запирания отрицательное (при uа=10 кВ, iа=0,2 А)

не более 600 В

Междуэлектродные емкости, пФ:

     - входная

55

     - выходная

7,5

     - проходная

не более 1

Долговечность

не менее 300 ч


Предельные эксплуатационные данные:
Напряжение накала

23,4 - 28,6 В

Напряжение анода

10 кВ

Напряжение 2-й сетки

1 кВ

Напряжение 1-й сетки отрицательное

700 В

Ток катода в импульсе

20 А

Мощность, рассеиваемая анодом

85 Вт

Мощность, рассеиваемая 2-й сеткой

8 Вт

Мощность, рассеиваемая 1-й сеткой

1,5 Вт

Длительность импульса

6 мкс

Температура баллона

250 С

Интервал рабочих температур окружающей среды

от -60 до +85 С
