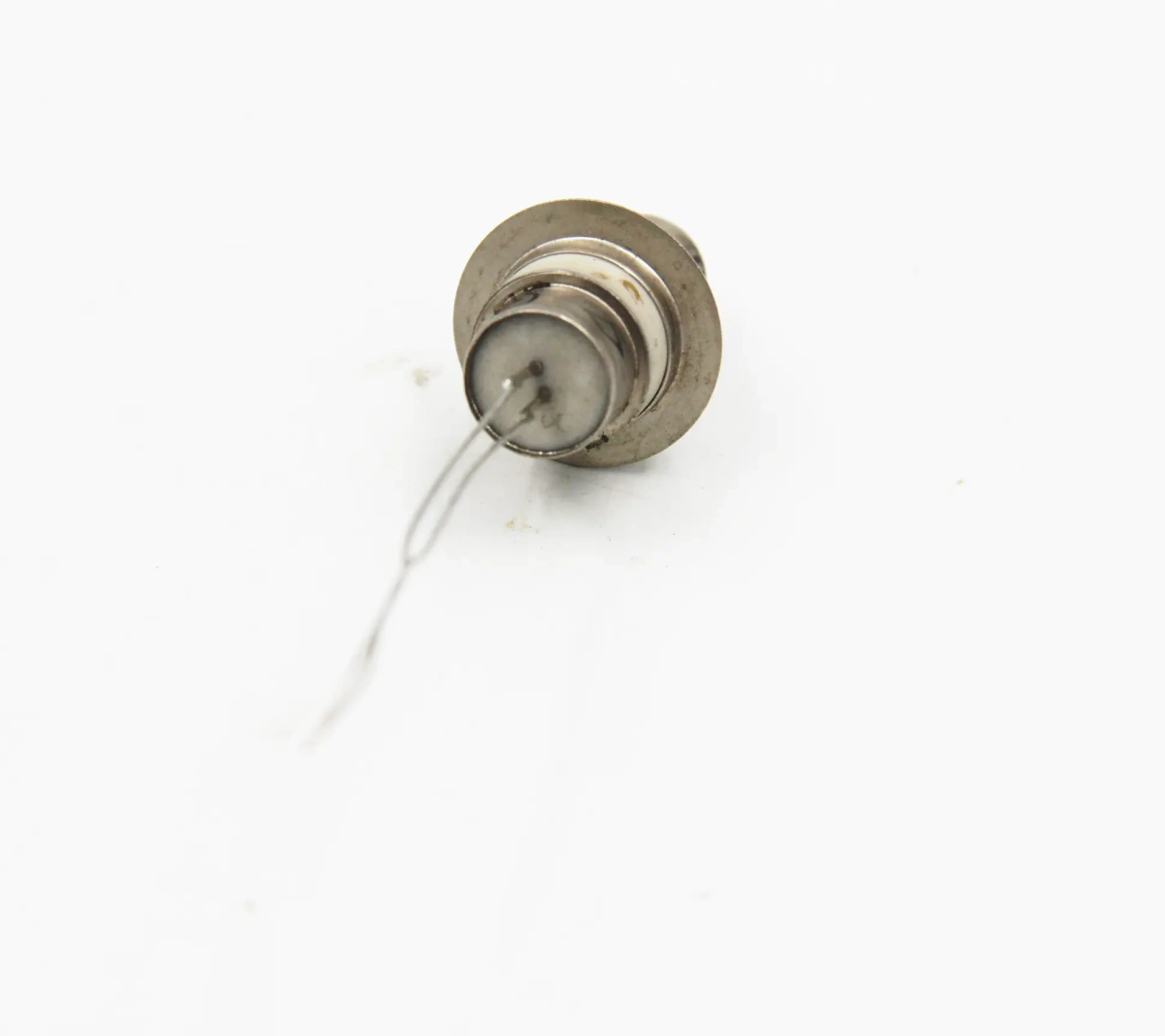

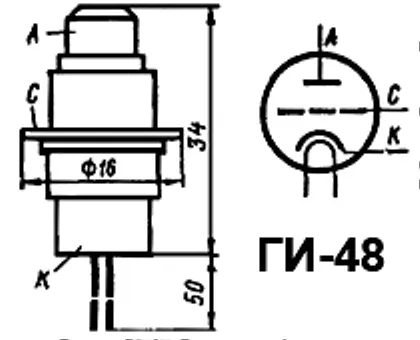

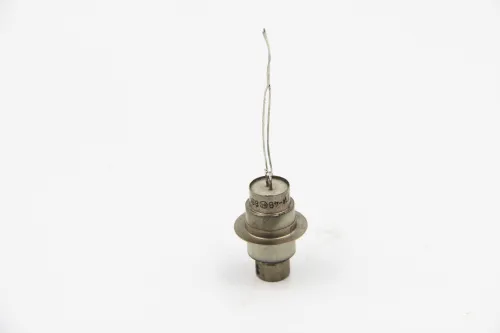

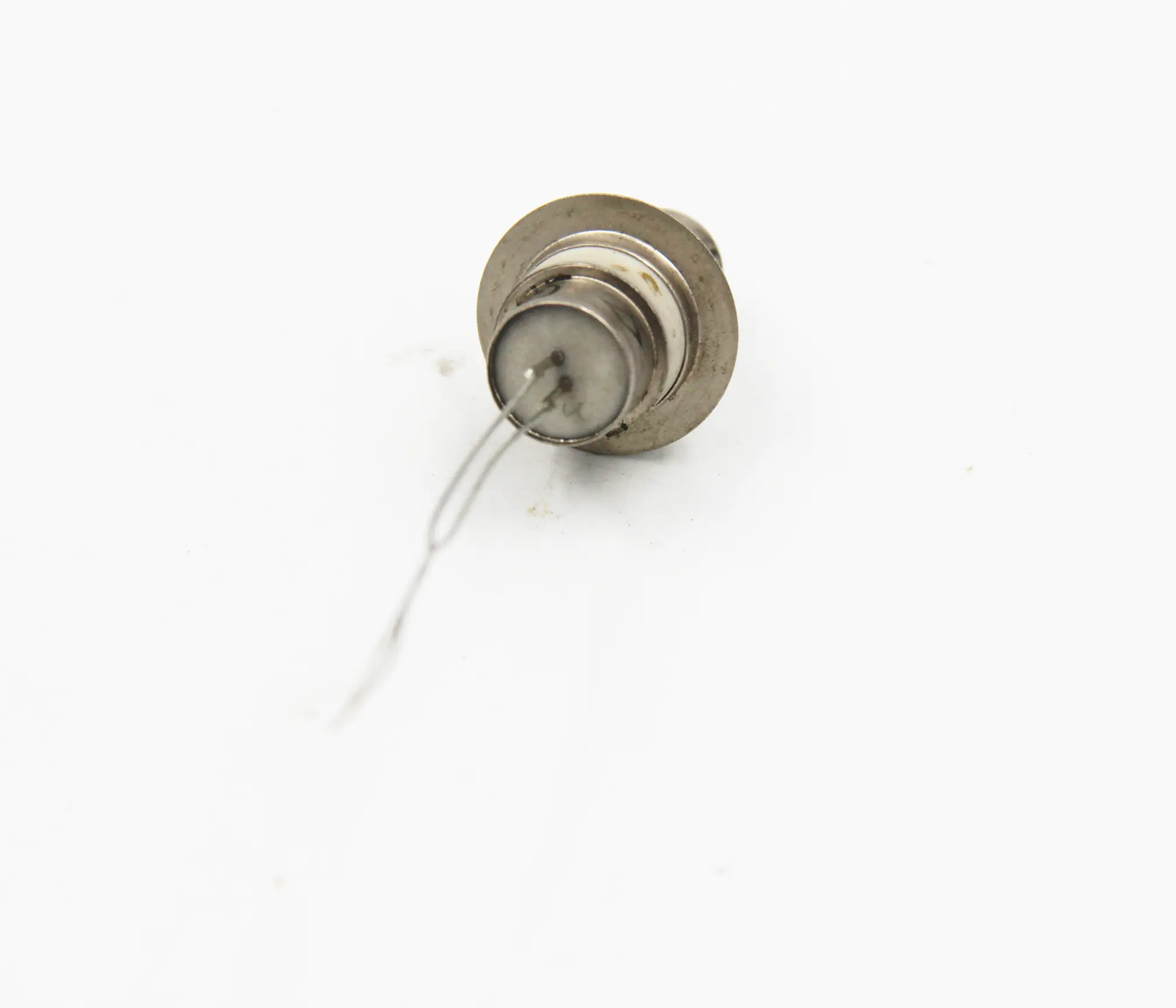

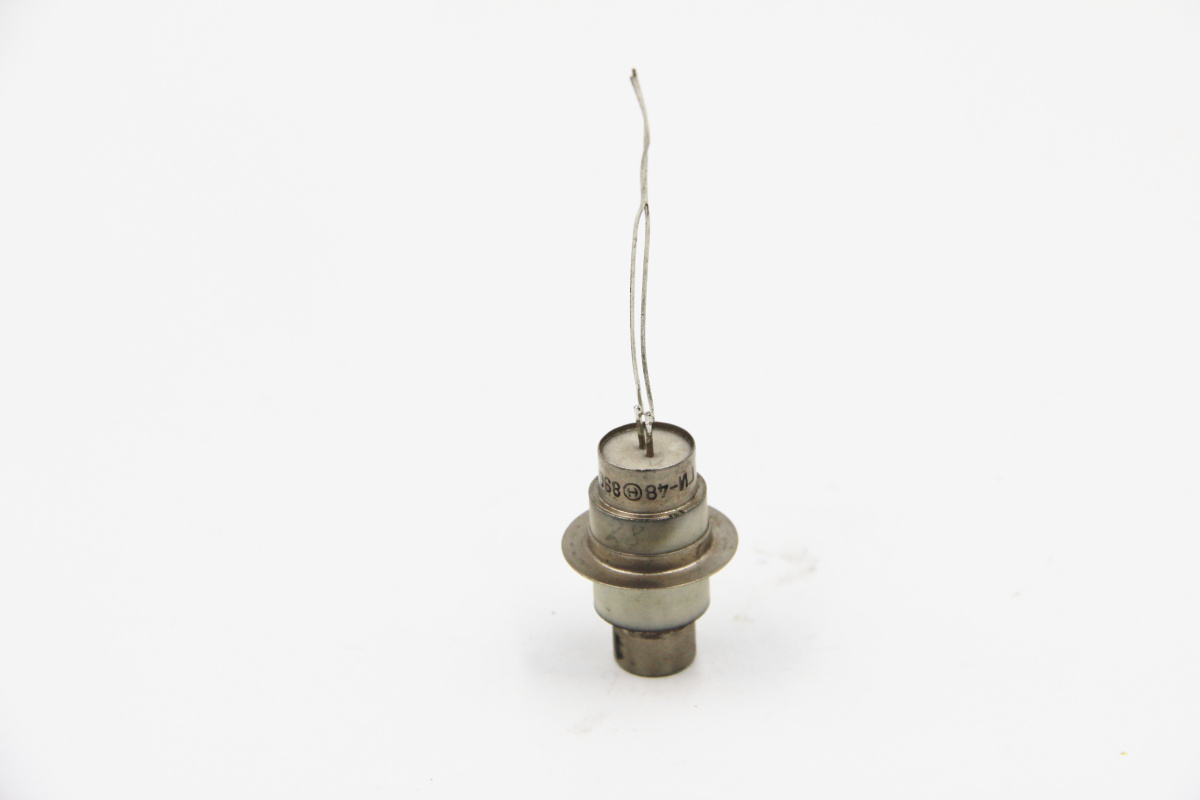

Генераторный триод ГИ-48 для генерирования колебаний и усиления мощности. Оформление - металлокерамическое, с дисковыми выводами электродов и гибкими выводами подогревателя.
Масса - 19 г.
| Основные технические параметры | |
|---|---|
| при uн=6,3 В, uа=250 В, uс=-5 В | |
| Ток накала |
415 ±55 мА |
| Ток анода |
31 ±12 мА |
| Напряжение запирания отрицательное (при uа=1,5 кВ, iа=5 мкА) |
90 ± 30 В |
| Крутизна характеристики |
10 мА/В |
| Коэффициент усиления |
30 ±10 |
| Время готовности |
не более 20 с |
| Колебательная мощность в импульсе |
не менее 1 кВт |
| Междуэлектродные емкости, пФ: |
|
| - входная |
6,7 |
| - выходная |
0,17 |
| - проходная |
3,6 |
| Предельные эксплуатационные данные: | |
|---|---|
| Напряжение накала |
5,7 - 7 В |
| Напряжение анода |
2 кВ |
| Напряжение сетки отрицательное |
200 В |
| Напряжение между катодом и подогревателем |
100 В |
| Мощность, рассеиваемая анодом (с радиатором) |
15 Вт |
| Мощность, рассеиваемая сеткой |
0,5 Вт |
| Ток эмиссии катода в импульсе |
5 А |
| Скважность (минимальная) |
100 |
| Температура анодного спая |
200 С |
| Интервал рабочих температур окружающей среды |
от -60 до +125 С |
