Описание

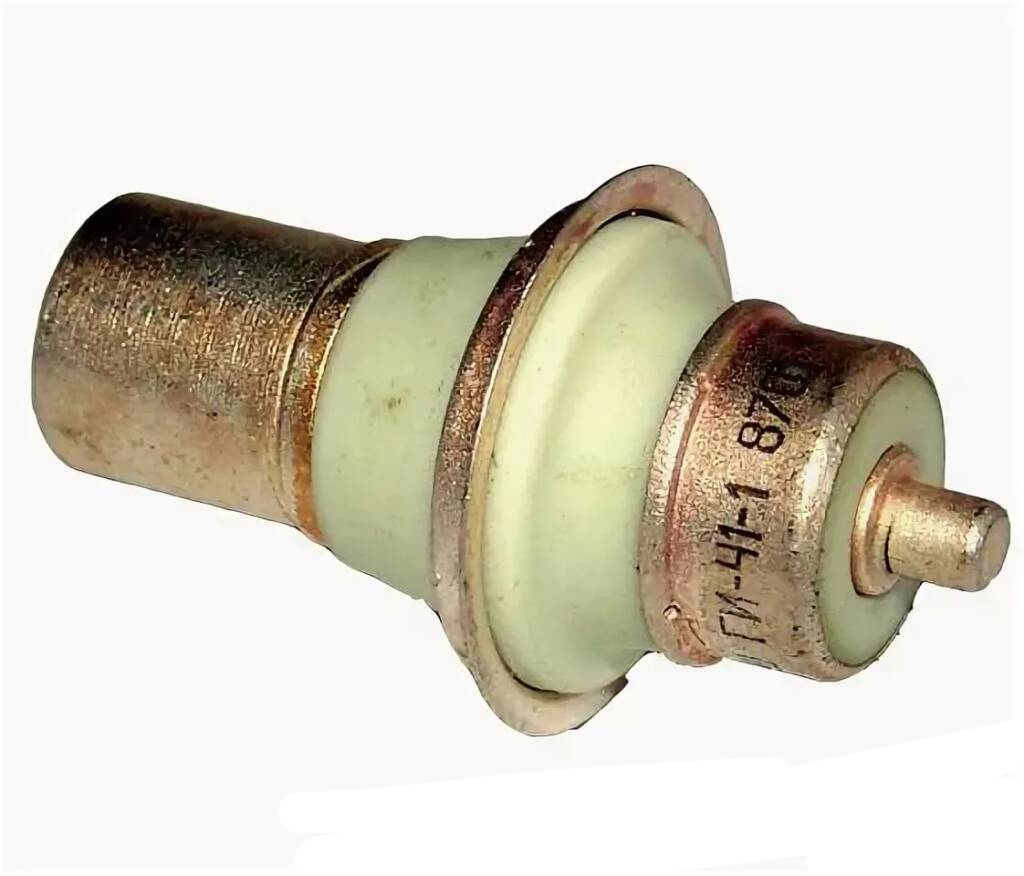

Описание ГИ-41-1


ГИ-41-1 импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-41-1:


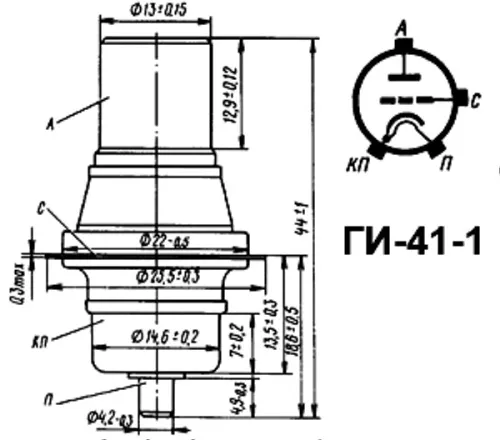

ГИ-41-1

Импульсный генераторный триод ГИ-41-1 для генерирования и усиления колебаний в диапазоне 400 - 300 МГц в импульсных режимах с малой скважностью в схемах с общей сеткой.

Оформление - титанокерамическое.

Долговечность - не менее 1500 ч.

Масса - 30 г.

Технические условия: ЖТ3.323.063 ТУ.


Основные технические параметры ГИ-41-1:
при uн=6,3 В, uа=450 В, iа=50 мА
Ток накала

1,4 ± 0,1

Напряжение в рабочей точке отрицательное

 3,1 ± 1,9 В

Крутизна характеристики

не менее 23 мА/В

Коэффициент усиления

100 ±40

Время готовности

не более 60 с

Полезная мощность (при скважности 200)

не менее 1,8 кВт

Междуэлектродные емкости, пФ:

     - входная

7 ±1

     - выходная

не более 0,05

     - проходная

2,5 ±0,15


Предельные эксплуатационные характеристики:
Напряжение накала

6-6,6 В

Напряжение анода в импульсе

3,2 кВ

Напряжение анода в режиме катодной манипуляции

2,35 кВ

Напряжение анода при отсутствии тока анода

2,4 кВ

Напряжение смещения отрицательное

200 В

Мощность, рассеиваемая анодом

40 Вт

Мощность, рассеиваемая сеткой

0,8 Вт

Мощность, возбуждения в импульсе

350 Вт

Выходная мощность:

     - при l=10 см

1,8 кВт

     - при l=18 см при катодной модуляции

2 кВт

Ток анода в импульсе при анодной манипуляции

2,9 А

Ток анода в импульсе при катодной манипуляции

2,7 А

Скважность (минимальная)

200

Длительность импульса

1,5 мкс

Температура выводов

200 С

Интервал рабочих температур окружающей среды

от -65 до +125 С
