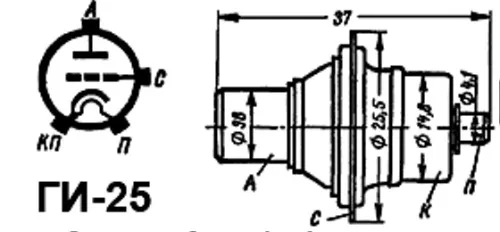

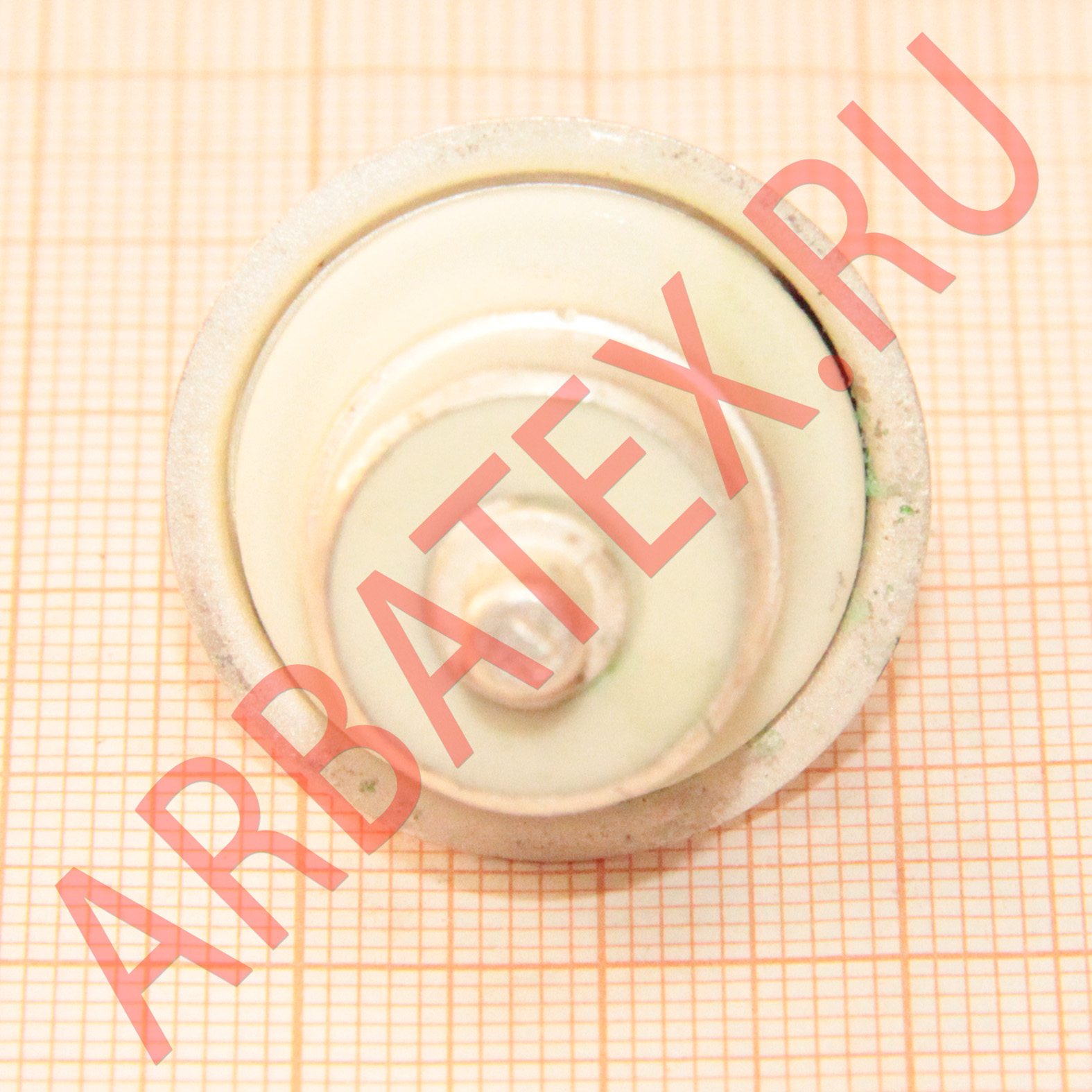

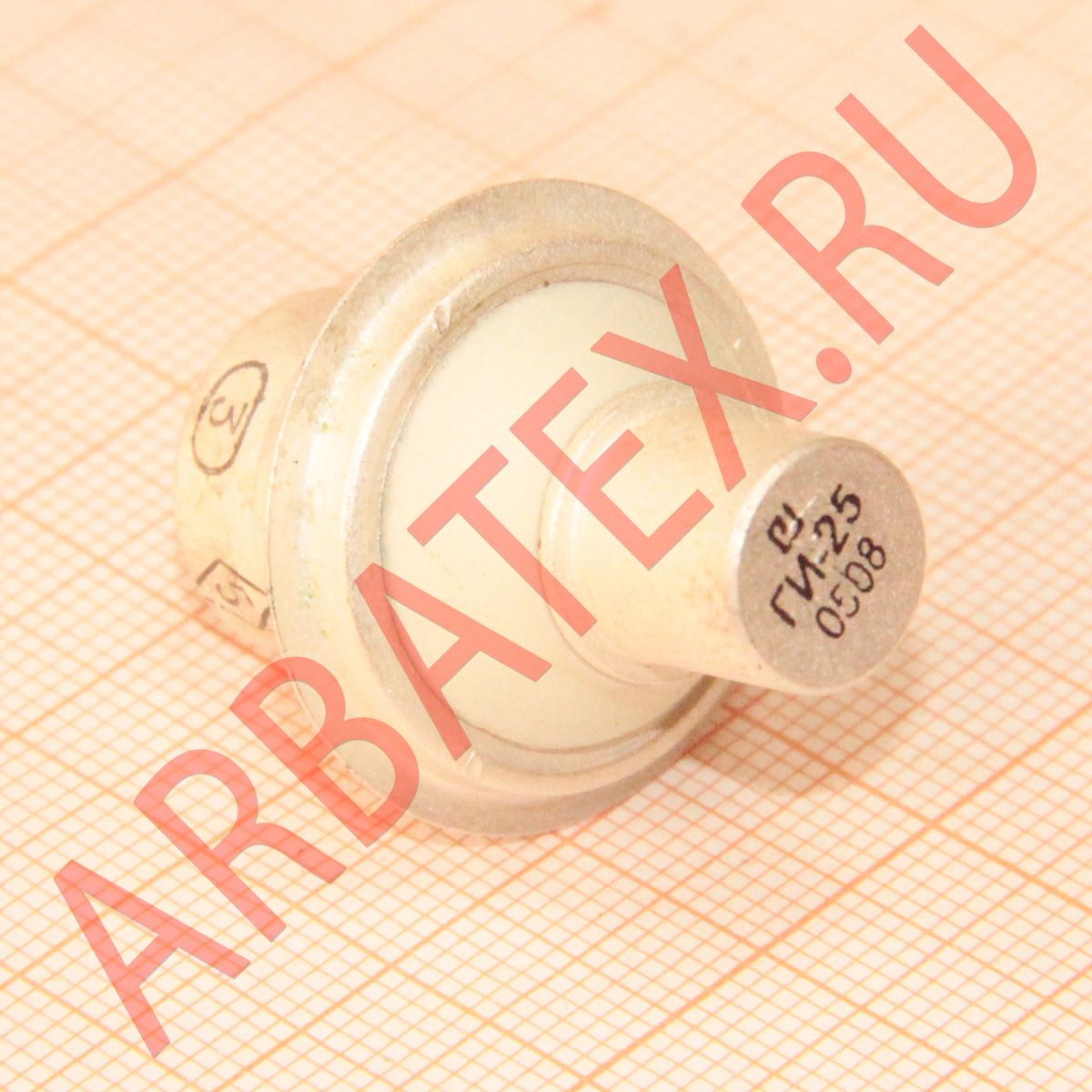

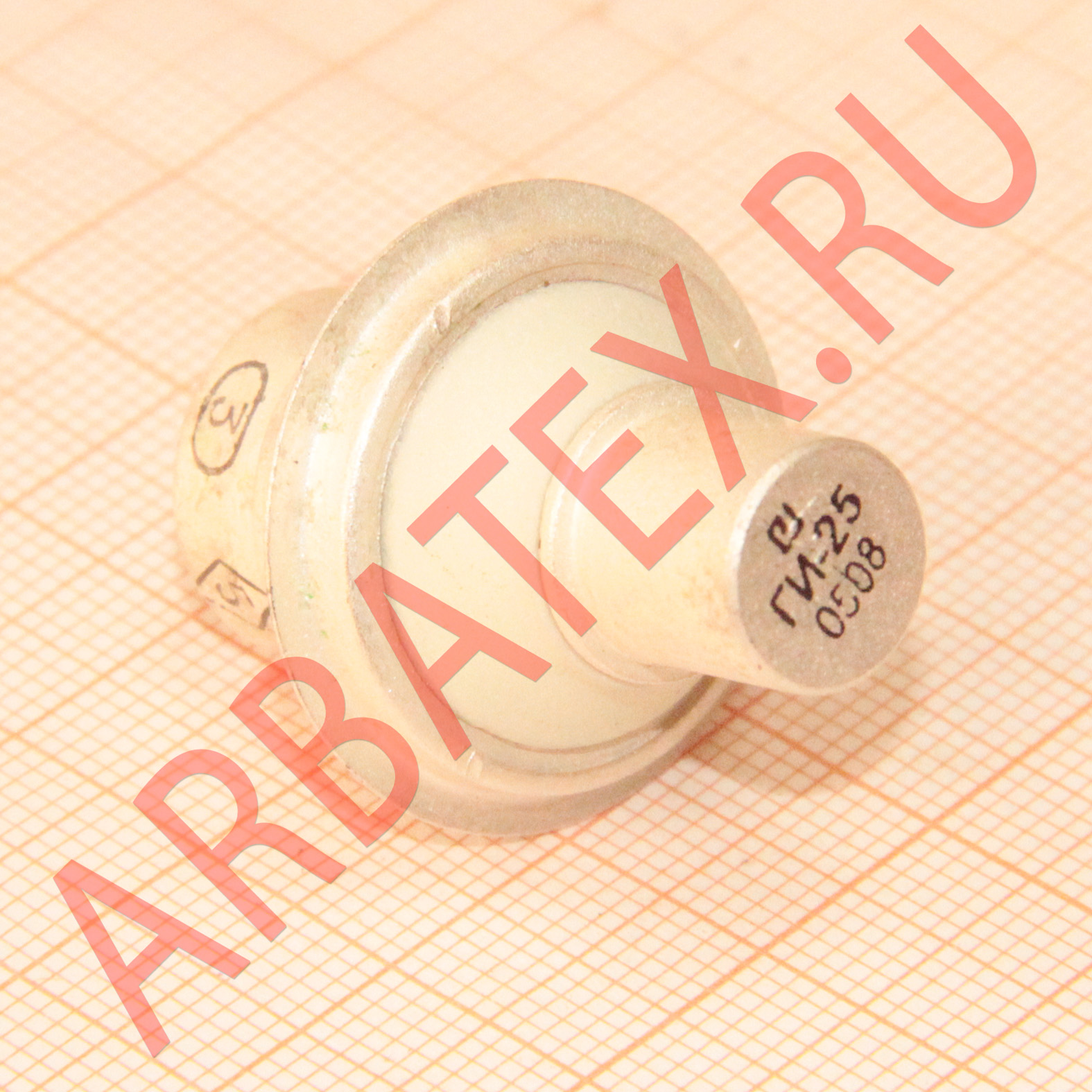

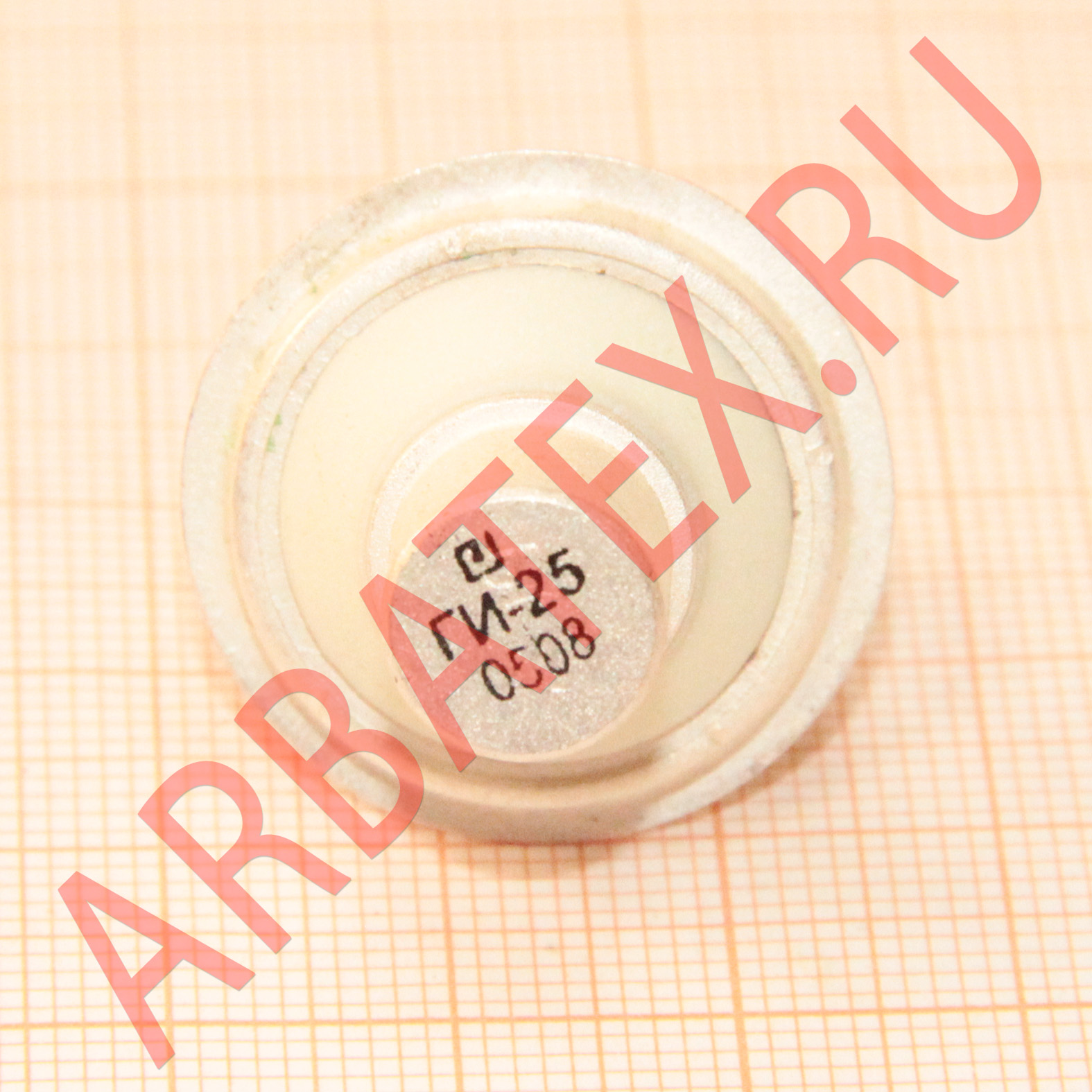

Импульсный генераторный триод ГИ-25 для работы в генераторах колебаний сантиметрового и дециметрового диапазонов при импульсной анодной и сеточной модуляции.
Оформление - металлокерамическое.
Масса - 25 г.
Технические условия: СТ3.323.038 ТУ.
Основные технические параметры ГИ-25: | |
---|---|
при uн=6,3 В, uа=0,25 кВ, iа=30 мА | |
Ток накала |
0,95 ±0,06 А |
Ток эмиссии в импульсе (при uа=uс=100 В) |
не менее 2 А |
Ток сетки обратный |
не более 2 мкА |
Крутизна характеристики |
24 ±6 мА/В |
Напряжение сетки в рабочей точке отрицательное |
2,5 В |
Колебательная мощность в импульсе |
не менее 700 Вт |
Междуэлектродные емкости, пФ: |
|
- входная |
4,5 ±1 |
- выходная |
2 |
- проходная |
не более 0,08 |
Долговечность |
не менее 250 ч |
Предельные эксплуатационные данные: | |
---|---|
Напряжение накала |
6 - 6,6 В |
Напряжение анода в импульсе |
3 кВ |
Напряжение анода в режиме сеточной модуляции |
1,3 кВ |
Напряжение сетки в импульсе отрицательное при сеточной модуляции (минимальное) |
80 В |
Напряжение сетки в импульсе |
0 В |
Напряжение сетки в импульсе отрицательное (минимальное) |
120 В |
Ток анода в импульсе |
2,8 А |
Ток сетки в импульсе |
0,7 А |
Мощность, рассеиваемая анодом в импульсном режиме |
12 Вт |
Мощность, рассеиваемая сеткой |
0,25 Вт |
Длина волны при анодной модуляции (минимальная) |
5,5 см |
Скважность |
800 |
Температура оболочки |
200 С |
Интервал рабочих температур окружающей среды |
от -60 до +100 С |
