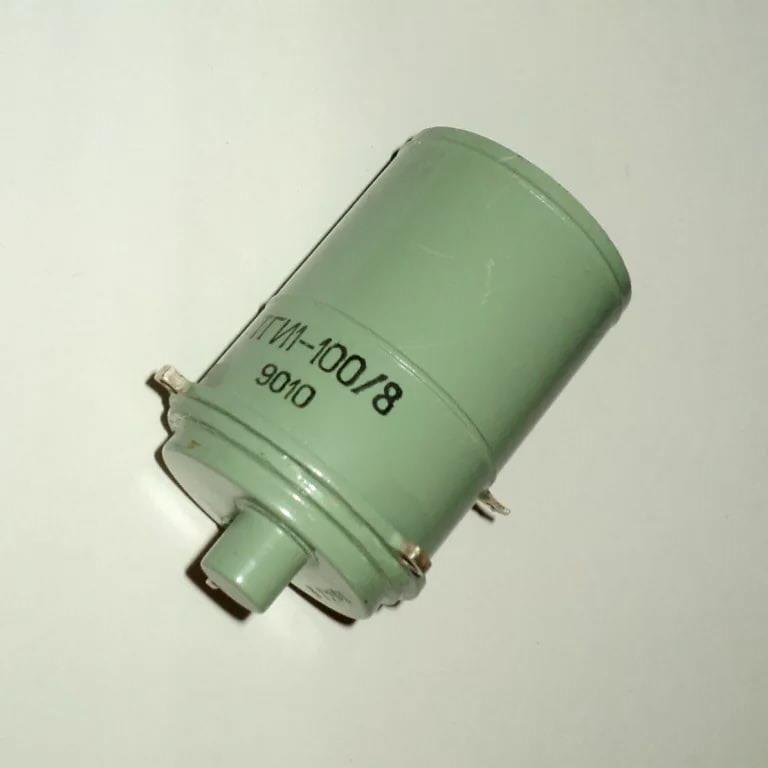

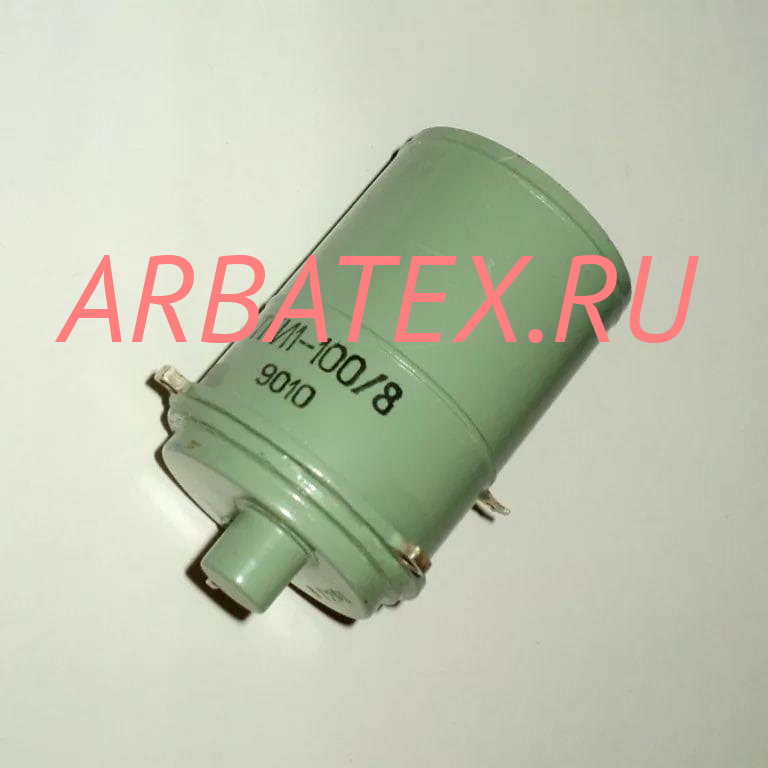

ТГИ1-100/8
Тиратрон ТГИ1-100/8 для работы в импульсных схемах.
Наполнение - водородное.
Оформление - металлокерамическое.
Масса 250 г.
Номинальные электрические данные: (при fа = 3000 имп/с; tа = 0,37 мкс; uс.пж = 220 В; sфр = 500 В/мкс) |
|
---|---|
Напряжение накала | 6,3 В |
Ток накала | 4,8+0,3 А |
Ток сетки пусковой | < 200 мА |
Амплитуда напряжения анода | 8 кВ |
Время запаздывания тока анода | 0,15…0,45 мкс |
Время установления запаздывания тока анода | < 2 мин |
Напряжение поддержания разряда | < 100 В |
Наработка | > 1000 ч |
Поджигающий импульс в цепи сетки: | |
- напряжение | >200 В |
- крутизна фронта | 500…1000 В |
- ток (амплитудное значение) | >200 мА |
Предельно допустимые электрические величины: |
|
---|---|
Напряжение накала | 6,0 – 6,6 В |
Напряжение анода прямое | 2,0 – 8,0 кВ |
Напряжение анода обратное | 0,4 – 1,6 кВ |
Время готовности не менее | 5 мин |
Время разогрева катода | не менее 3 мин |
Ток анода в импульсе (амплитудное значение) | 100 А |
Ток анода в импульсе (среднее значение) | 0,15 А |
Частота повторения импульсов тока анода | < 50 000 имп/с |
Длительность импульса тока анода | 0,1…50 мкс |
Крутизна фронта импульса тока анода | < 1000 А/мкс |
