6Э6П-Е радиолампа

6Э6П-Е радиолампа

Характеристики

4CE130F7F

Описание

Описание 6Э6П-Е


6Э6П-Е выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Э6П-Е:


6Э6П-Е
Выходной высокочастотный тетрод повышенной долговечности.
Предназначен для широкополосного усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Долговечность не менее 10 000 ч.
Масса не более 18 г.

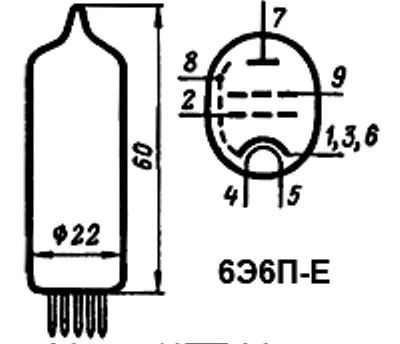

Раположение штырьков РШ8.

Основные технические характеристики 6Э6П-Е:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,3
• Ток накала, мА ...... 600 ±40
• Напряжение на аноде, В ...... 150
• Напряжение на второй сетке, В ...... 150
• Сопротивление в цепи катода, Ом ...... 30
• Ток в цепи анода, мА ...... 44 ±11
• Ток в цепи второй сетки, мА ...... не более 10
• Крутизна характеристики, мА/В ...... 30,5 ±6,5
• Коэффициент усиления в триодном включении ...... 35
• Внутреннее сопротивление, кОм ..... 15
• Входное сопротивление, кОм ..... 2
• Эквивалентное сопротивление шумов, Ом ..... 350

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 350
• Наибольшее напряжение на второй сетке, В ....... 150
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 8,25
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 2,1
• Наибольший ток в цепи катода, мА ...... 70
• Наибольшее напряжение на второй сетке при запертой лампе, В ....... 285
• Наибольшее напряжение катод-подогреватель, В ..... 100
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 0,5.
