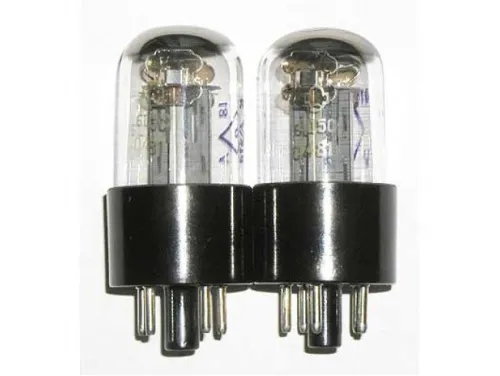

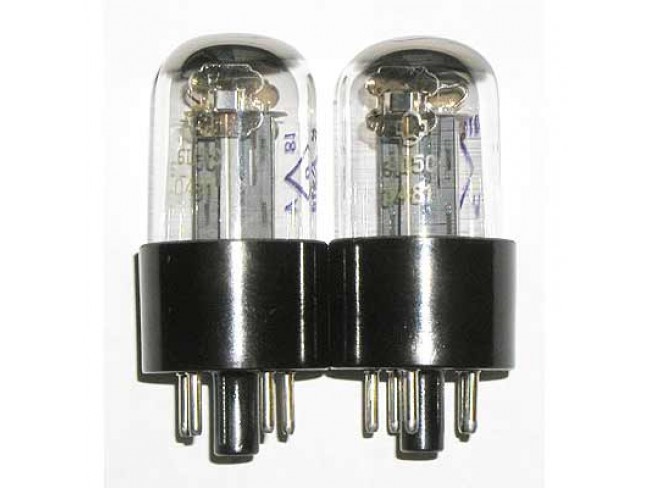

Описание 6Ц5С
6Ц5С кенотрон двуханодный с общим катодом косвенного накала - предназначен для выпрямления переменного напряжения тока промышленной частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6Ц5С:
6Ц5С
Двуханодный кенотрон с оксидным катодом косвенного накала.
Предназначен для выпрямления переменного тока промышленной частоты 50 Гц.
Долговечность не менее 1000 ч.
Масса не более 40 г.
Основные технические характеристики 6Ц5С:
Напряжение накала номинальное ...... 6,3 ± 0,6 В
Ток накала ...... 600 ± 60 мА
Напряжение анода обратное предельное (амплитудное значение) ...... 1100 В
Ток анода предельный (амплитуда импульса) - 300 мА
Выпрямленный ток номинальный - не менее 70 мА
Выпрямленный ток предельный -75 мА
Напряжение между катодом и подогревателем предельное (постоянное) - 450 В
Напряжение вторичной обмотки трансформатора - 2х400 В
Сопротивление в цепи анода - 5700 Ом
Емкость фильтра - 8 мкФ

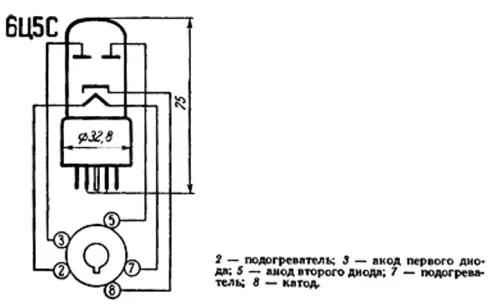

Оформление - стеклянное с октальным цоколем.
