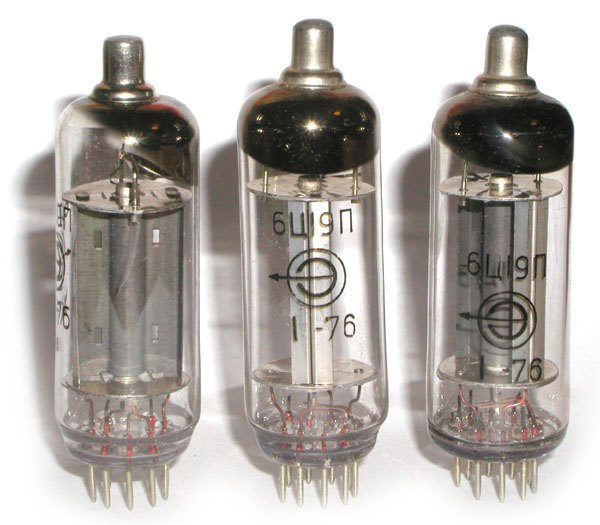

6Ц19П радиолампа

6Ц19П радиолампа

Характеристики

4CE130F75

Описание

Описание 6Ц19П

6Ц19П демпферый диод для работы в схемах строчной развертки ламповых телевизоров, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ц19П:

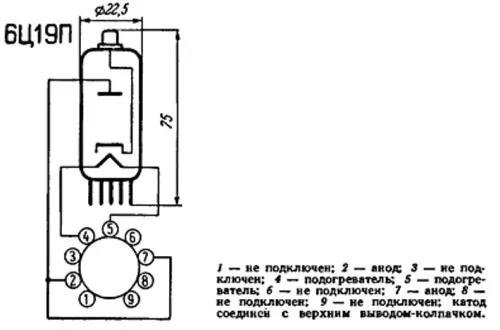

6Ц19П
Диод с оксидным катодом косвенного накала.
Предназначен для работы в качестве демпфера в блоках строчной развертки телевизионных приемников специального назначения. Долговечность не менее 1000 ч.
Масса не более 20 г.

Основные технические характеристики 6Ц19П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 1,1 ± 0,1 А
Напряжение анода обратное предельное (амплитуда импульса) ...... 4,5 кВ
Ток анода предельный (амплитудное значение) ...... 450 мА
Выпрямленный ток предельный ...... 120 мА
Напряжение между катодом и подогревателем предельное (постоянное):
  - при отрицательном потенциале подогревателя ...... 750 В
  - при положительном потенциале подогревателя ...... 100 В.
Частота строчной развертки наименьшая - 12 кГц.
Внутреннее сопротивление - не более 100 Ом.
Емкость катод-подогреватель - не более 3,5 пФ.
Емкость анод-катод - не более 8 пФ.
Оформление - стеклянное миниатюрное.
