Описание 6Х2П-ЕВ
6Х2П-ЕВ двойной диод предназначен для детектирования и выпрямления переменного тока, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6Х2П-ЕВ:

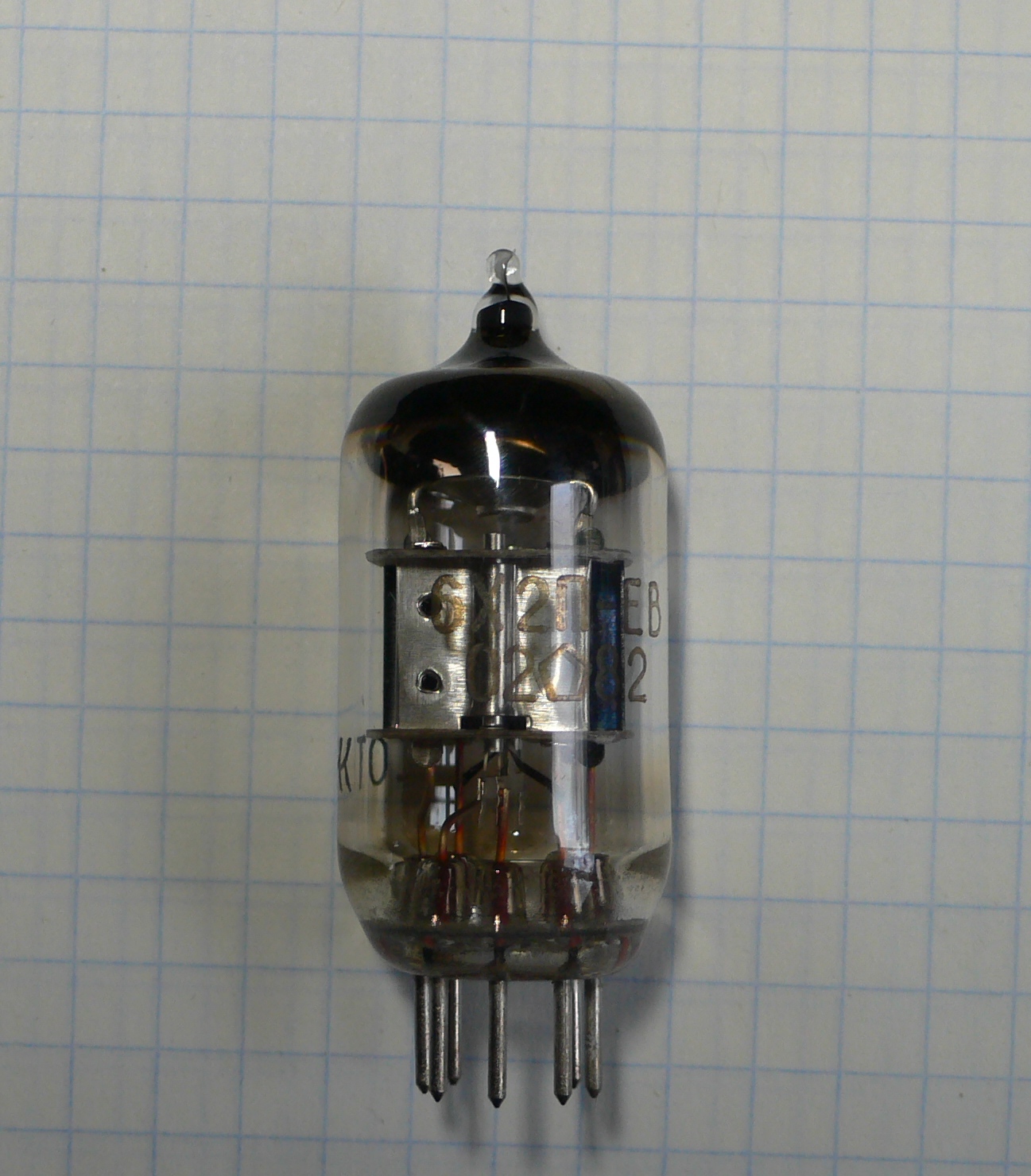

6Х2П-ЕВ
Двойной диод с оксидным катодом косвенного накала повышенной долговечности, надежности и механической прочности.
Предназначен для работы в качестве детектора, дискриминатора и маломощного кенотрона.
Масса не более 15 г.
Основные технические характеристики 6Х2П-ЕВ:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 300 ± 25 мА
Напряжение анода обратное предельное (амплитудное значение) ...... 450 В
Ток анода предельный (амплитудное значение) ...... 90 мА
Выпрямленный ток номинальный ...... не менее 17 мА
Выпрямленный ток предельный ...... 20 мА
Мощность, рассеиваемая анодом, предельная - 0,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) - 350 В.
Напряжение вторичной обмотки трансформатора (действующее значение) - 2х150 В.
Сопротивление нагрузки - 10 кОм.
Емкость фильтра (параллельно нагрузке) - 8 мкФ.
Собственная резонансная частота - не менее 650 МГц.
Емкость между анодами - не более 0,03 пФ.
Емкость катод-подогреватель каждого диода - не более 4 пФ.

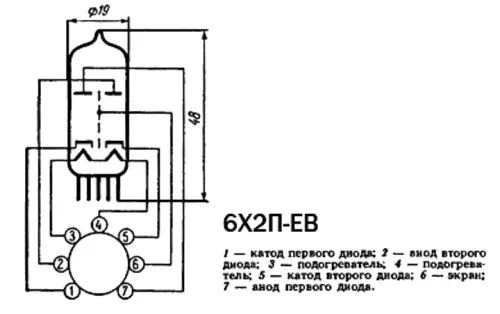

Оформление - стеклянное миниатюрное.
