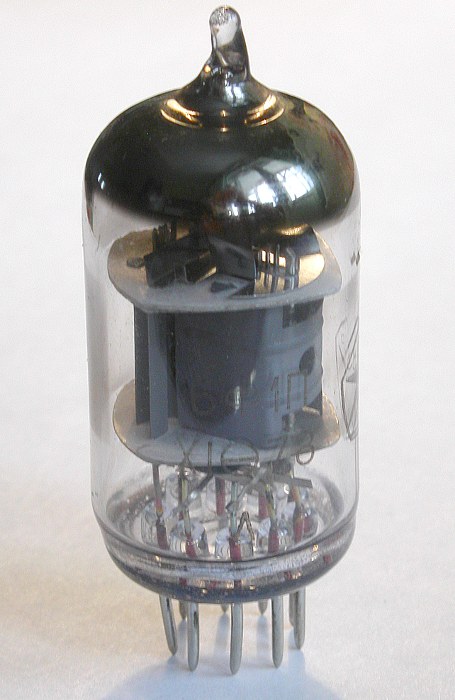

Описание 6Ф1П
6Ф1П триод-пентод предназначен для работы в качестве гетеродина и преобразователя частоты супергетеродинных приемников; в схемах УПЧ и в предварительных каскадах НЧ, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6Ф1П:
6Ф1П
Триод-пентод.
Предназначен для работы в гетеродинах, преобразователях и усилителях напряжения высокой частоты, а также в импульсных схемах цепей развертки телевизионных приемников.
Долговечность не менее 1500 ч.
Масса не более 20 г.
Основные технические характеристики 6Ф1П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 430 ± 25 мА
Триодная часть:
Напряжение анода номинальное (постоянное) ...... 100 В
Напряжение анода предельное (постоянное) ...... 250 В
Ток катода предельный ...... 14 мА
Напряжение сетки (постоянное) ...... -2 В
Мощность, рассеиваемая анодом, предельная ...... 1,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 100 В
Крутизна характеристики ...... 5 ± 1,5 мА/В
Коэффициент усиления ...... 20
Сопротивление в цепи сетки предельное ...... 0,5 МОм
Емкость входная ...... 2,5 ± 0,5 пФ
Емкость выходная ...... около 0,3 пФ
Емкость проходная ...... 1,45 ± 0,35 пФ
Пентодная часть:
Напряжение анода номинальное (постоянное) ...... 170 В
Напряжение анода предельное (постоянное) ...... 250 В
Ток анода ...... 10,5 ± 3,5 мА
Ток катода предельный ...... 14 мА
Напряжение сетки первой (постоянное) ...... -2 В
Напряжение сетки второй номинальное (постоянное) ...... 170 В
Ток сетки второй ...... не более 4 мА
Мощность, рассеиваемая анодом, предельная ...... 2,5 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 0,7 Вт
Мощность, рассеиваемая анодами суммарная, предельная ...... 4,5 Вт
Крутизна характеристики ...... 6,2 ± 2,2 мА/В
Внутреннее сопротивление ...... 0,4 МОм
Сопротивление в цени сетки первой предельное ...... 1 МОм
Эквивалентное сопротивление внутриламповых шумов - 1,5 кОм.
Емкость входная - 5,5 ± 1 пФ.
Емкость выходная - 3,4 ± 0,6 пФ.
Емкость проходная - не более0,025 пФ.

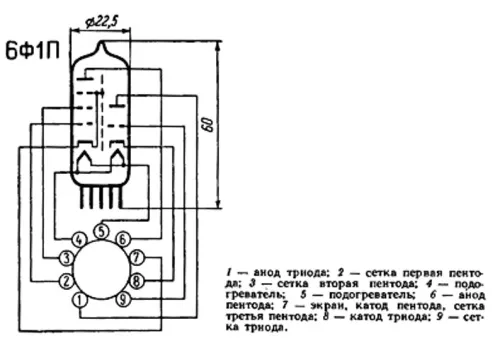

Оформление - стеклянное миниатюрное.
