Описание 6С63Н

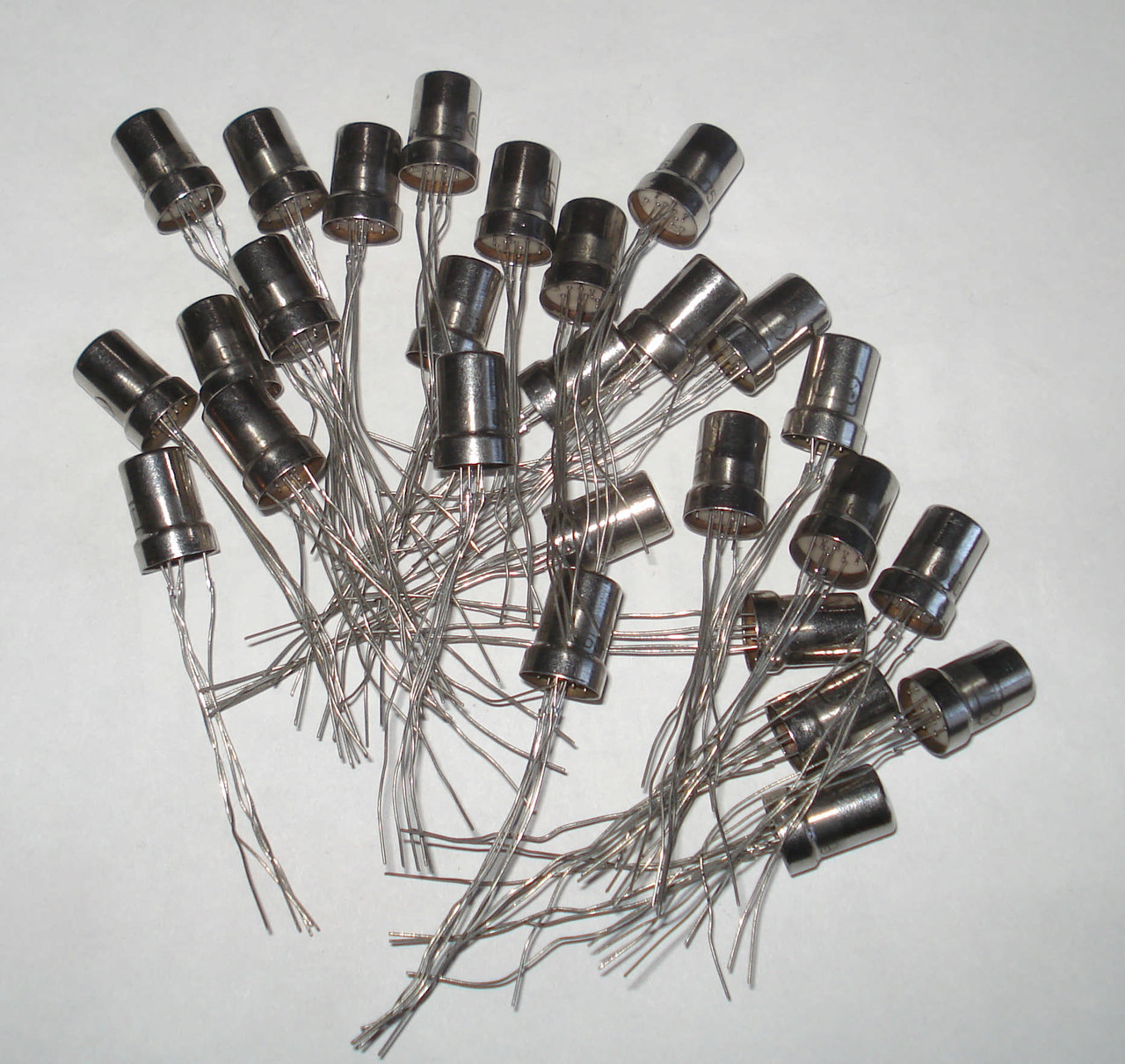

6С63Н триод-нувистор низковольтный малошумящий в миниатюрном металло-керамическом исполнении. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6С63Н:
6С63Н
Низковольтный экономичный металлокерамический триод.
Предназначен для использования в универсальной радиоэлектронной аппаратуре.

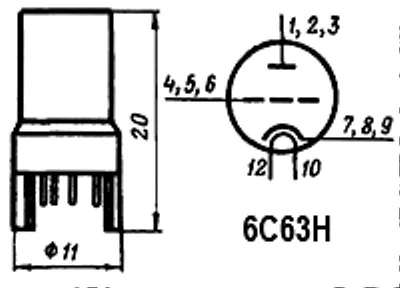

Раположение штырьков РШ39.
Долговечность не менее 3000 ч.
Масса не более 3г.
Основные технические характеристики 6С63Н:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,7
• Ток накала, мА ...... 130 ±20
• Напряжение на аноде, В ...... 27
• Ток в цепи анода, мА ...... 7 ±2
• Крутизна характеристики, мА/В ...... 8
• Коэффициент усиления ...... 15 ±5
Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 100
• Наибольшее напряжение на аноде при запертой лампе, В ....... 300
• Наибольший ток в цепи катода, мА ...... 15
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1,2
• Наибольшее напряжение катод-подогреватель, В ..... 100
• Наибольшее сопротивление в цепи сетки, Мом - 5.
