Описание 6С46Г-В

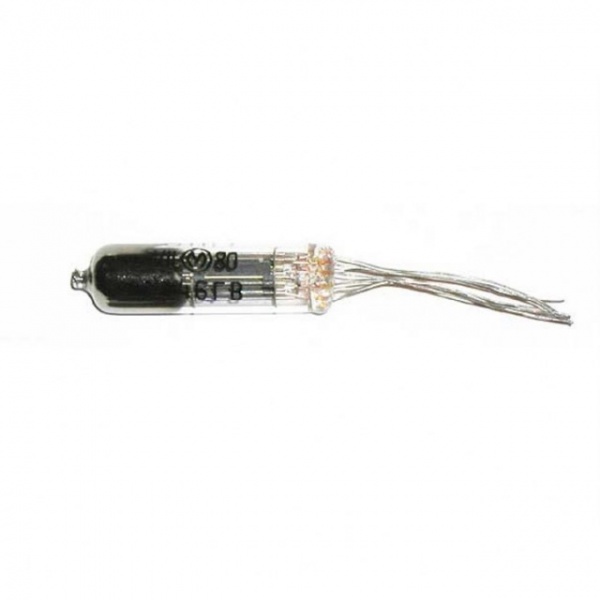

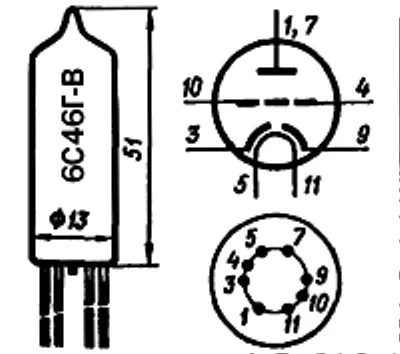

6С46Г-В сверхминиатюрный стеклянный триод повышенной надежности с одним анодом и двумя раздельными катодами и сетками. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6С46Г-В:
6С46Г-В
Сверхминиатюрный стеклянный триод повышенной надежности с одним анодом и двумя раздельными катодами и сетками.
Предназначен для работы в схемах электронных стабилизаторов напряжения.
Долговечность не менее 500 ч.
Масса не более 7 г.
Основные технические характеристики 6С46Г-В:
Номинальные электрические данные:
Напряжение накала, В ...... 6,3 ±0,6
Ток накала, мА ...... 500 ±50
Напряжение на аноде, В ...... 42
Крутизна характеристики, мА/В ...... 20 ±5
Ток в цепи анода, мА ...... 60 ±15
Ток сетки обратный, мкА ...... не более 0,4
Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ....... 250
Наибольшее напряжение на аноде при запертой лампе, В ....... 330
Напряжение в цепи сетки отрицательное, В ...... -75
Наибольший ток в цепи катода, мА ...... 100
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 4,5
Наибольшее напряжение катод-подогреватель, В ..... 150
Наибольшее сопротивление в цепи сетки, Мом ...... 0,25.
