Описание 6С3П-ДР

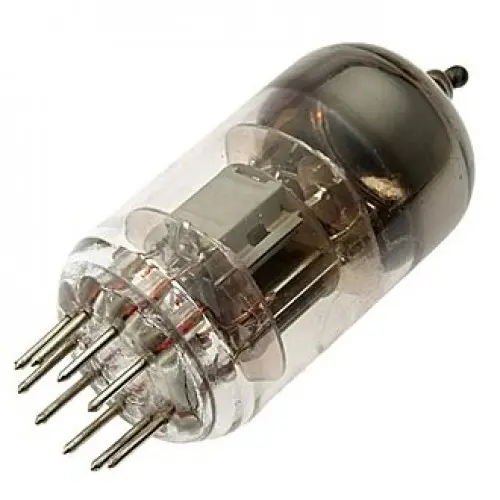

6С3П-ДР стеклянный триод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6С3П-ДР:


6С3П-ДР
Миниатюрный стеклянный триод особо долговечный, радиационно-стойкий.
Предназначен для усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 15 г.

Основные технические характеристики 6С3П-ДР:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 300 ± 25 мА
Напряжение анода номинальное (постоянное) ...... 150 В
Напряжение анода предельное (постоянное) ...... 160 В
Ток анода ...... 16 ± 4 мА
Ток катода предельный 35 мА
Напряжение сетки предельное (постоянное) ...... -100 В
Напряжение отсечки электронного тока сетки ...... не более -1,1 В
Обратный ток сетки ...... 0,3 мкА
Мощность, рассеиваемая анодом, предельная ...... 3 Вт
Крутизна характеристики ...... 19,5 ± 4,5 мА/В
Коэффициент усиления ...... 50 ± 15
Эквивалентное сопротивление внутриламповых шумов -170 Ом.
Сопротивление в цепи катода для автоматического смещения - 100 Ом.
Сопротивление в цепи сетки предельное - 1 МОм.
Емкость входная - 6,7 ± 1,1 пФ.
Емкость выходная - 1,65 ± 0,2 пФ.
Емкость проходная - не более 2,4 пФ.
Емкость катод-подогреватель - не более 7 пФ.

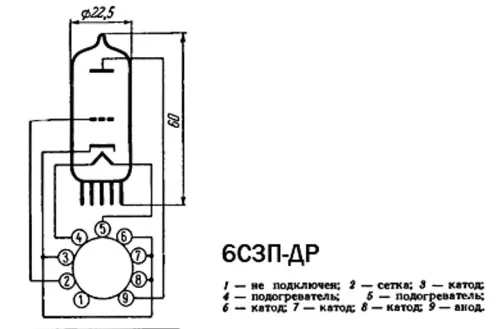

Оформление ...... стеклянное миниатюрное.
