Описание 6С3Б-В


6С3Б-В триод сверхминиатюрный стеклянный повышенной надежности и механической прочности предназначен для усиления напряжения низкой частоты. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6С3Б-В:

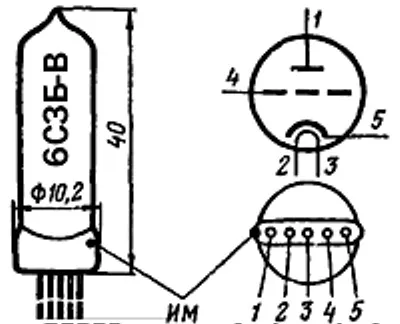

6С3Б-В
Сверхминиатюрный стеклянный триод повышенной надежности и механической прочности.
Предназначен для усиления напряжения низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 500 ч.
Масса не более 3,5 г.

Основные технические характеристики 6С3Б-В:

Номинальные электрические данные:
Напряжение накала, В ...... 6,3
Напряжение на аноде, В ...... 270
Сопротивление в цепи катода для автоматического смещения, Ом ...... 1500
Ток накала, мА  ...... 150 ± 12
Ток в цепи анода, мА ...... 8,5 + 2,5
Крутизна характеристики, мА/в ...... 2,2±0,5
Крутизна характеристики при напряжении накала 5,7 в, мА/В ...... не менее 1,4
Коэффициент усиления ...... 14 ± 3

Предельно допустимые электрические величины:
Наибольшее напряжение накала, В ...... 6.6
Наименьшее напряжение накала, В ...... 6,0
Наибольшее напряжение на аноде, В ...... 300
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 2,5
Наибольший ток в цепи катода, мА ...... 12
Наибольшее постоянное напряжение между катодом и подогревателем, В ...... 100
Наибольший ток утечки между катодом и подогревателем, мкА ......... 20
Наибольшее сопротивление в цепи сетки, Мом ...... 0,75.
