Описание 6П9


6П9 подогревный пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6П9:


6П9
Подогревный пентод для работы в выходных каскадах  видео и широкополосных усилителей.

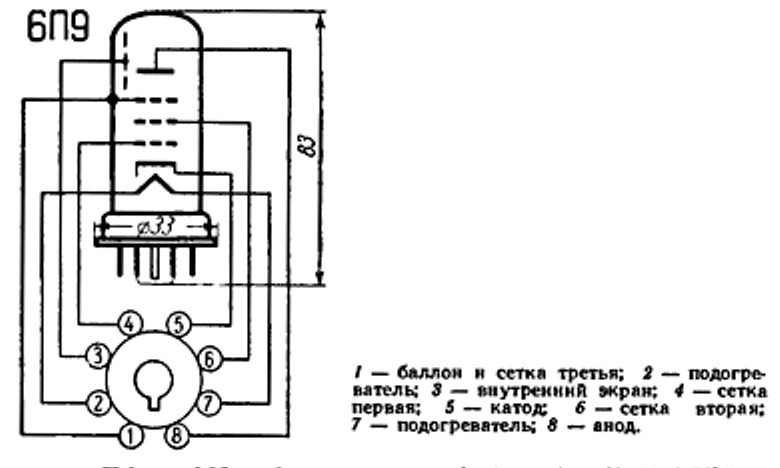

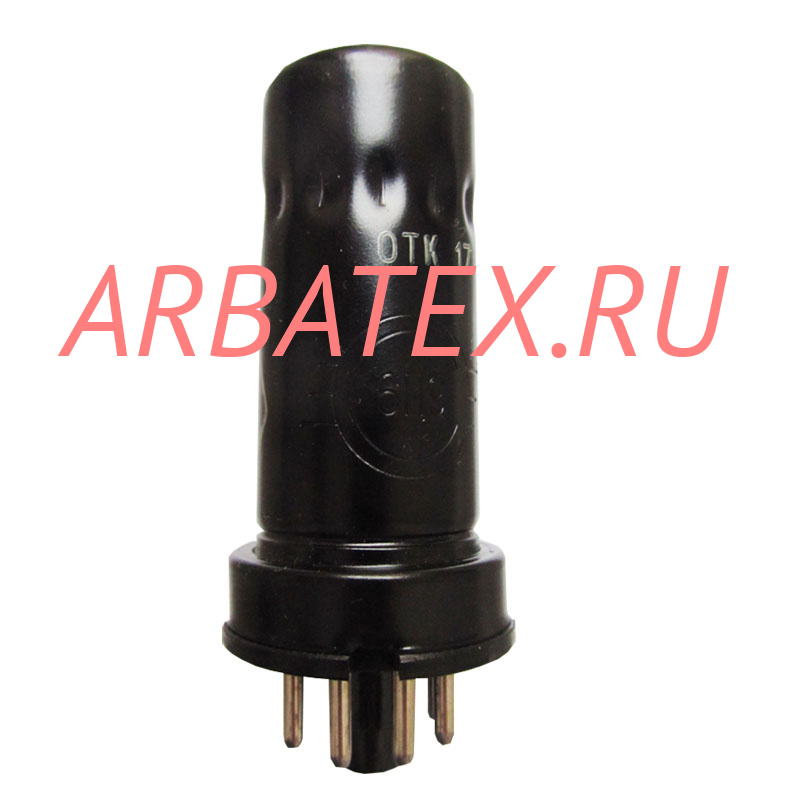

Оформление - в металлическом баллоне с октальным цоколем.
Масса 47 г.

Основные технические характеристики 6П9:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 650 ± 40 мА
Напряжение анода номинальное (постоянное) ...... 300 В
Напряжение анода предельное (постоянное) ...... 330 В
Ток анода ...... 30 ± 10 мА
Ток катода ...... не менее 180 мА
Напряжение сетки первой (постоянное) ...... -3 В
Ток сетки первой обратный ...... не более 2 мкА
Напряжение сетки второй номинальное (постоянное) ...... 150 В
Напряжение сетки второй предельное (постоянное) ...... 330 В
Ток сетки второй ...... 6,5 ± 2,5 мА
Напряжение сетки третьей (постоянное) ...... 0 В
Мощность, рассеиваемая анодом, предельная ...... 9 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 1,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 100 В
Крутизна характеристики ...... 11,7 ± 2,5 мА/В
Внутреннее сопротивление - около 80 кОм
Выходная мощность - не менее 2,4 Вт
Сопротивление в цепи сетки первой предельное - 0,5 МОм.
Емкость входная - 11,15 ± 1,85 пФ.
Емкость выходная - 6,65 ± 0,85 пФ.
Емкость проходная - не более 0,06 пФ.
