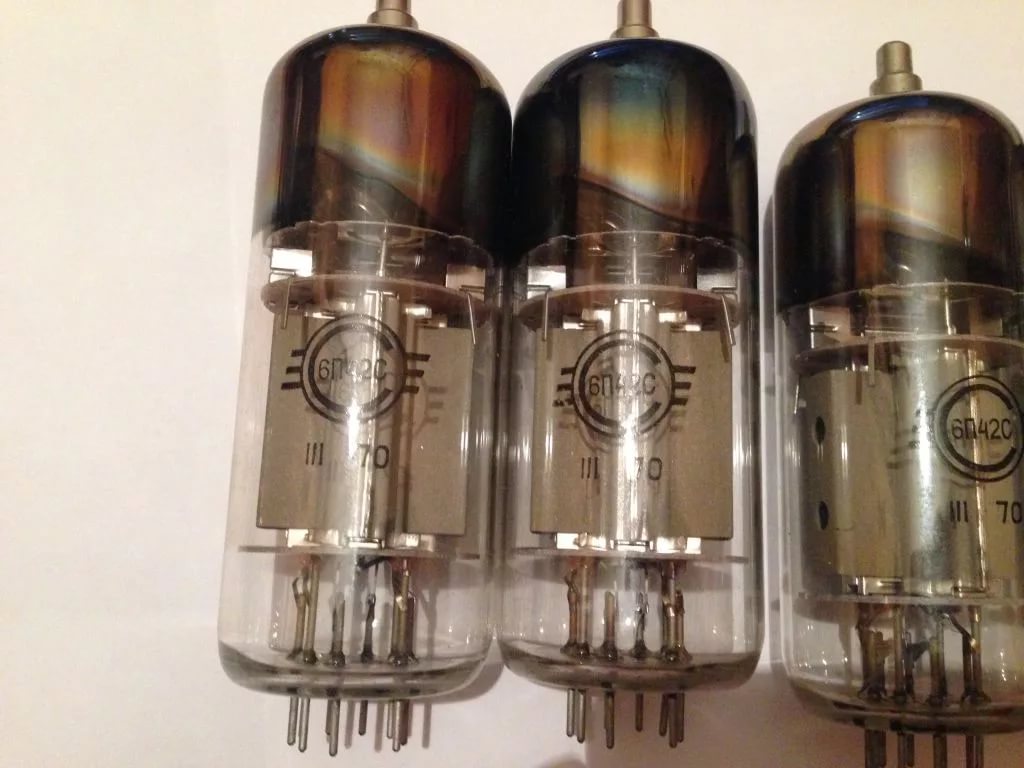

6П42С радиолампа

6П42С радиолампа

Характеристики

4CE130F56

Описание

Описание 6П42С

6П42С выходной лучевой тетрод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции  выходной пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6П42С:


6П42С
Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах строчной развертки цветных телевизионных устройств широкого применения.
Долговечность не менее 1500 ч.
Масса не более 140 г.

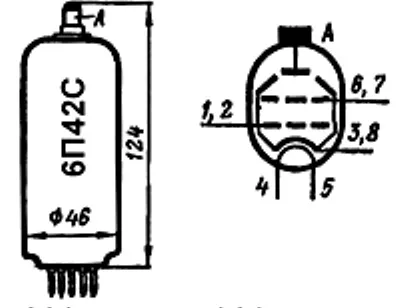

Раположение штырьков РШ24-3.

Основные технические характеристики 6П42С:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,6
• Ток накала, А ...... 2,1 ±0,15
• Напряжение на второй сетке, В ...... 150
• Ток в цепи анода в импульсе, мА ...... не менее 700
• Ток в цепи второй сетки в импульсе, мА ...... не более 120
• Внутреннее сопротивление, кОм ..... 1,5

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 250
• Наибольшее напряжение на аноде в импульсе, кВ ....... 7
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 24
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 4,5
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 0,5
