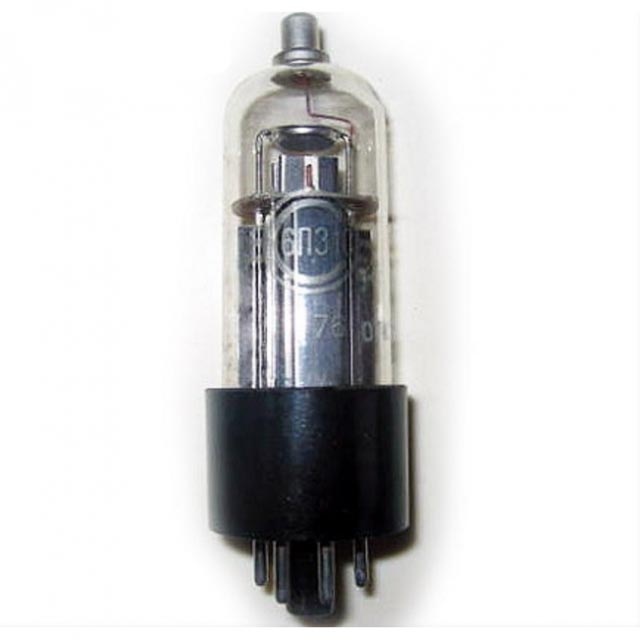

Описание 6П31С
6П31С выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции выходной пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6П31С:
6П31С
Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах строчной развертки телевизионных устройств.
Долговечность не менее 750 ч.
Масса не более 45 г.
Основные технические характеристики 6П31С:
Напряжение накала ...... 6,3 В
Ток накала ...... 1,3 ± 0,15 А
Напряжение анода номинальное (постоянное) ...... 100 В
Напряжение анода предельное (постоянное) ...... 300 В
Ток анода ...... 80 ± 30 мА
Ток катода предельный (среднее значение) ...... 0,2 А
Ток катода предельный (амплитуда импульса) ...... 0,6 А
Напряжение сетки первой (постоянное) ...... -9 В
Напряжение сетки первой предельное ...... -150 В
Обратный ток сетки первой ...... не более 2 мкА
Напряжение сетки второй номинальное (постоянное) ...... 100 В
Напряжение сетки второй предельное (постоянное) ...... 250 В
Ток сетки второй ...... не более 8,5 мА
Мощность, рассеиваемая анодом, предельная ...... 10 Вт
Мощность, рассеиваемая сеткой первой, предельная ...... 0,2 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 4 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 200 В
Крутизна характеристики ...... 12,5 ± 4 мА/В
Внутреннее сопротивление ...... около 4 кОм
Частота строчной развертки наименьшая ...... 12 кГц
Емкость входная ...... 18 ± 3 пФ
Емкость выходная ...... 8,5 ± 1,5 пФ
Емкость проходная ...... не более 1,3 пФ

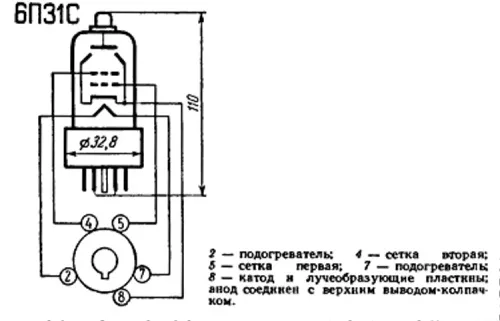

Оформление ...... стеклянное с октальным цоколем.
