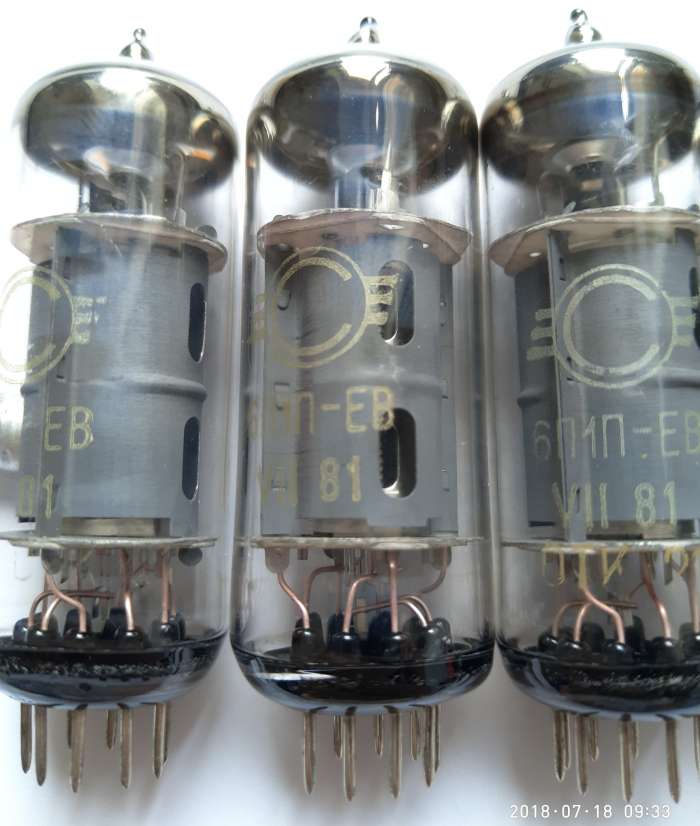

Описание 6П1П-ЕВ

6П1П-ЕВ выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.


Параметры и характеристики 6П1П-ЕВ:


6П1П-ЕВ
Миниатюрный выходной лучевой тетрод повышенной долговечности, надежности и механической прочности.
Предназначен для усиления мощности низкой частоты.
Долговечность не менее 5000 ч.
Масса не более 20 г.

Основные технические характеристики 6П1П-ЕВ:
Напряжение накала - 6,3 ± 0,6 В
Ток накала - 500 ± 40 мА
Напряжение анода номинальное (постоянное) - 250 В
Напряжение анода предельное (постоянное) - 250 В
Ток анода - 44 ± 11 мА
Ток катода предельный 70 мА
Напряжение сетки первой (постоянное) -12,5 В
Обратный ток сетки первой - не более 1,0 мкА
Напряжение сетки второй номинальное (постоянное) - 250 В
Напряжение сетки второй предельное (постоянное) - 250 В
Ток сетки второй - не более 7 мА
Мощность, рассеиваемая анодом, предельная - 12 Вт
Мощность, рассеиваемая сеткой второй, предельная - 2,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) - 100 В
Крутизна характеристики - 4,9 ± 1,1 мА/В
Внутреннее сопротивление - 42,5 ± 22,5 кОм
Выходная мощность - не менее 3,8 Вт
Коэффициент нелинейных искажений - 14%
Сопротивление в цепи сетки первой предельное - 0,5 МОм.
Емкость входная - 9,5 пФ.
Емкость выходная - 5,4 пФ.
Емкость проходная - не более 0,7 пф.

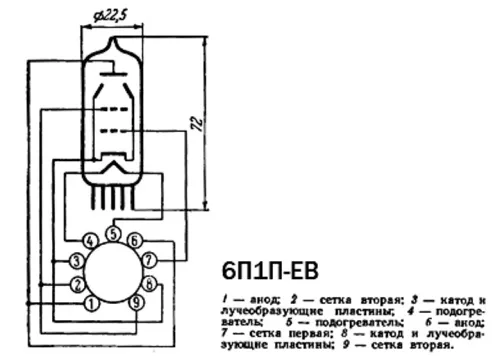

Оформление - стеклянное миниатюрное.
