Описание

Описание 6П15П

6П15П выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6П15П:


6П15П

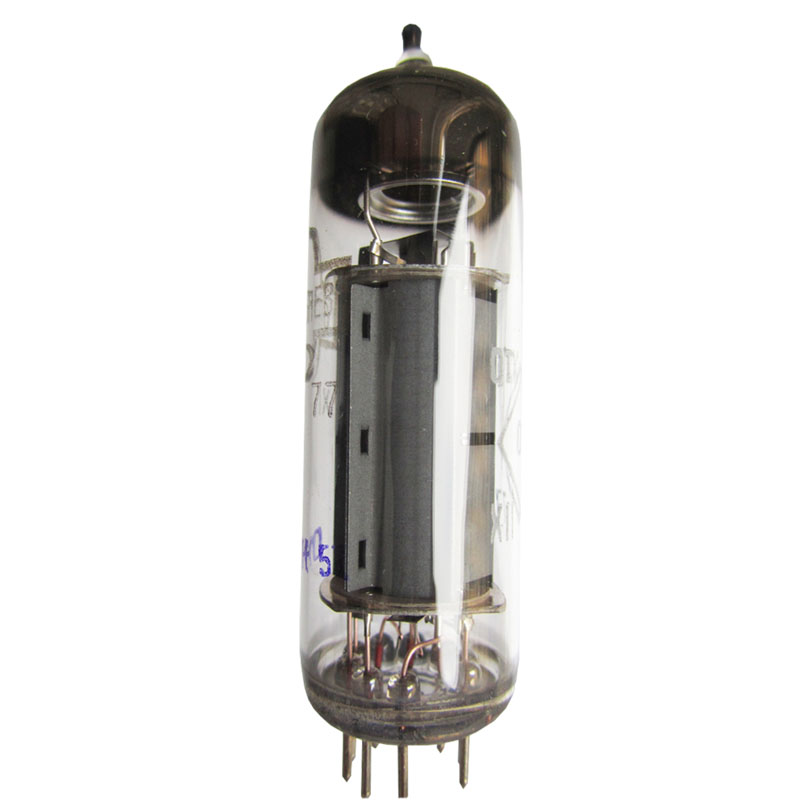

Миниатюрный выходной пентод.
Предназначен для усиления выходного напряжения видеочастоты в телевизионных приемниках.
Долговечность не менее 3000 ч.
Масса не более 20 г.

Основные технические характеристики 6П15П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 760 ± 60 мА
Напряжение анода номинальное (постоянное) ...... 300 В
Напряжение анода предельное (постоянное) ...... 330 В
Ток анода ...... 30 мА
Ток катода (пиковое значение) ...... 90 мА
Напряжение сетки второй номинальное (постоянное) ...... 150 В
Напряжение сетки второй предельное (постоянное) ...... 330 В
Ток сетки второй ...... 4,5 мА
Мощность, рассеиваемая анодом, предельная ...... 12 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 1,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 100 В
Крутизна характеристики ...... 14,7 мА/В
Коэффициент усиления в триодном включении - 25
Внутреннее сопротивление - 100 кОм.
Сопротивление в цепи катода для автоматического смещения - 75 Ом.
Емкость входная - 13,5 пФ.
Емкость выходная - 7 пФ.
Емкость проходная - не более 0,07 пФ.

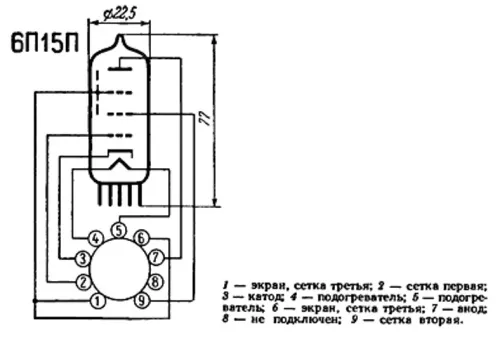

Оформление ...... стеклянное миниатюрное.
