Описание 6П14П-ЕР


6П14П-ЕР выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6П14П-ЕР:

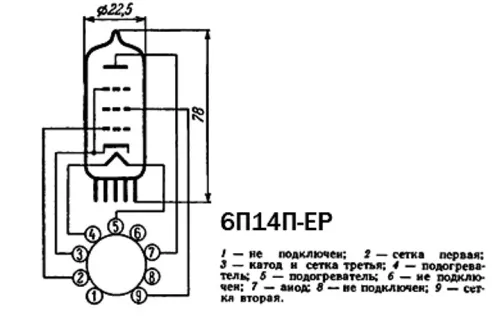

6П14П-ЕР
Миниатюрный выходной пентод повышенной долговечности, радиационно-стойкий.
Предназначен для усиления мощности низкой частоты.
Долговечность не менее 5000 ч.
Масса не более 20 г.

Основные технические характеристики 6П14П-ЕР:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 760 ± 60 мА
Напряжение анода номинальное (постоянное) ...... 250 В
Напряжение анода предельное ...... 300 В
Ток анода ...... 48 ± 8 мА
Ток катода предельный ...... 65 мА
Напряжение сетки второй номинальное (постоянное) ...... 250 В
Напряжение сетки второй предельное (постоянное) ...... 300 В
Ток сетки второй ...... не более 7 мА
Мощность, рассеиваемая анодом, предельная ...... 14 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 2 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 100 В
Крутизна характеристики ...... 11,3 мА/В
Коэффициент усиления в триодном включении ...... около 20
Внутреннее сопротивление 30 кОм.
Сопротивление в цепи катода для автоматического смещения - 120 Ом.
Емкость входная - около 11 пФ.
Емкость выходная - около 7 пФ.
Емкость проходная - около 0,2 пФ.
