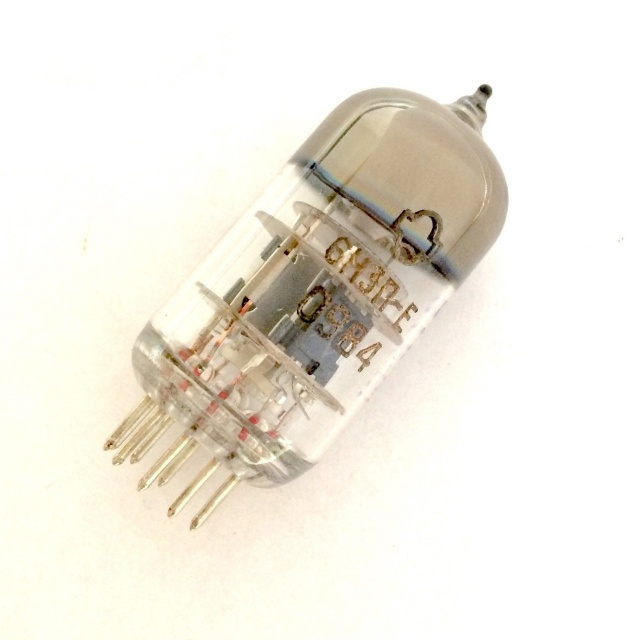

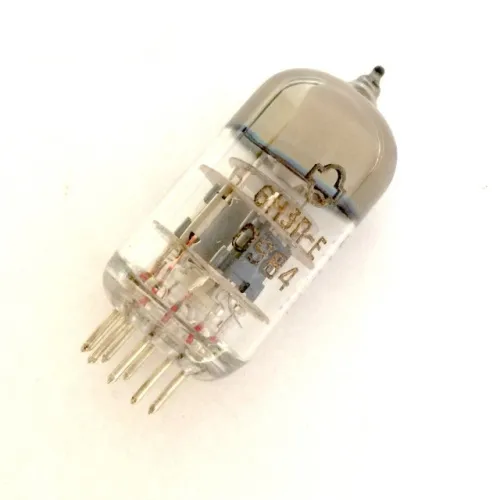

Описание 6Н3П-Е
6Н3П-Е двойной миниатюрный триод повышенной долговечности, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6Н3П-Е:
6Н3П-Е
Двойной миниатюрный триод повышенной долговечности.
Предназначен для усиления напряжения и генерирования колебаний низкой частоты.
Долговечность не менее 5000 ч.
Масса не более 15 г.
Основные технические характеристики на 6Н3П-Е:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 350 ± 30 мА
Напряжение анода номинальное (постоянное) ...... 150 В
Напряжение анода предельное (постоянное) ...... 300 В
Ток анода каждого триода ...... 8,5 ± 3,5 мА
Ток катода каждого триода предельный ...... 18 мА
Напряжение сетки номинальное (постоянное) ...... -2 В
Обратный ток сетки каждого триода ...... не более 0,1 мкА
Мощность, рассеиваемая каждым анодом, предельная ...... 1,8 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
- при отрицательном потенциале подогревателя ...... 150 В
- при положительном потенциале подогревателя ...... 100 В
Крутизна характеристики каждого триода - 5,9 ±1,9 мА.
Коэффициент усиления каждого триода - 36 ± 8.
Входное сопротивление на частоте 60 МГц -14 кОм.
Выходное сопротивление на частоте 60 МГц - 19 кОм.
Эквивалентное сопротивление внутриламповых шумов- 0,7 кОм.
Емкость входная каждого триода - 2,45 ± 0,55 пФ.
Емкость выходная каждого триода -1,25 ± 0,35 пФ.
Емкость проходная каждого триода - не более 1,6 пФ.
Емкость между анодами - не более 0,13 пФ.
Оформление - стеклянное миниатюрное.
