Описание 6Н23П-ЕВ

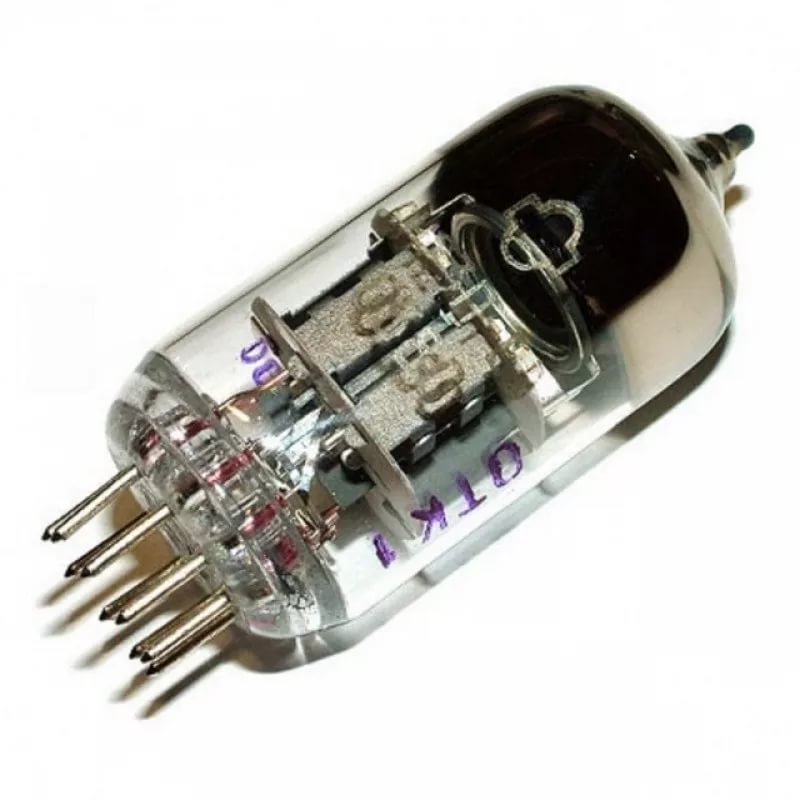

6Н23П-ЕВ двойной миниатюрный универсальный триод повышенной долговечности, надежности и механической прочности, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Н23П-ЕВ:


6Н23П-ЕВ
Двойной миниатюрный универсальный триод повышенной долговечности, надежности и механической прочности.
Предназначен для работы в качестве широкополосного усилителя и смесителя высокой частоты о низким уровнем шумов и в схемах маломощных усилителей и генераторов импульсов.
Долговечность не менее 5000 ч.
Масса 6Н23П-ЕВ не более 16 г.

Основные технические характеристики 6Н23П-ЕВ:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 310 ± 25 мА
Напряжение анода номинальное (постоянное) ...... 100 В
Напряжение анода предельное (постоянное) ...... 300 В
Ток анода каждого триода ...... 15 мА
Ток катода предельный ...... 20 мА
Ток катода предельный (амплитуда импульса) ...... 200 мА
Напряжение сетки (постоянное) ...... 9 В
Напряжение сетки предельное (амплитуда импульса) ...... 260 В
Мощность, рассеиваемая анодом, предельная ...... 1,8 Вт
Мощность, рассеиваемая сеткой, предельная ...... 0,03 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... -200 В
Крутизна характеристики каждого триода ...... 12,7 мА/В
Коэффициент усиления каждого триода 34 ± 9
Входное сопротивление на частоте 200 МГц ...... 500 Ом
Эквивалентное сопротивление внутриламповых шумов ...... 300 Ом
Сопротивление в цепи катода для автоматического смещения ...... 680 Ом
Сопротивление в цепи сетки предельное - 1 МОм.
Емкость входная каждого триода - 3,6 пФ.
Емкость выходная первого триода - 2,1 пФ.
Емкость выходная второго триода - 1,9 пФ.
Емкость проходная каждого триода - 1,5 пФ.
Емкость анод - катод каждого триода - 0,18 пФ.
Емкость между анодами - не более 0,06 пФ.
Емкость между сетками - не более 0,005 пФ.

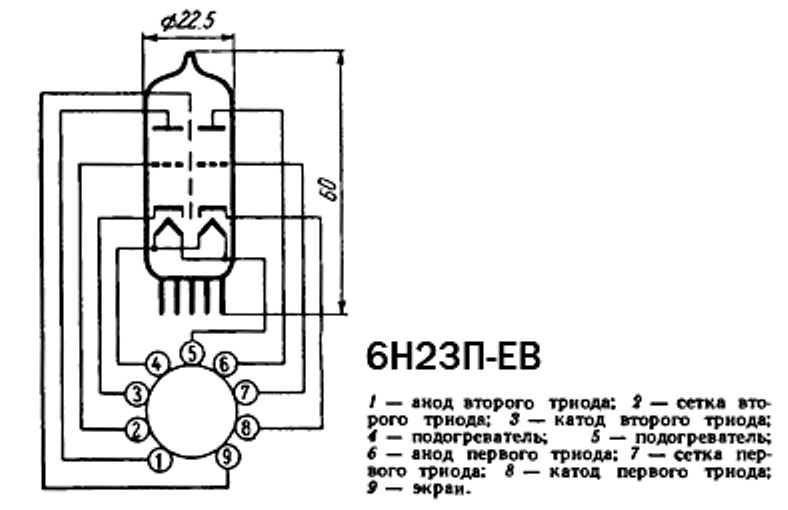

Оформление - стеклянное миниатюрное.
