Описание 6Н23П
6Н23П двойной триод предназначен для широкополосного усиления напряжения высокой и низкой частоты и генерирования колебаний, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6Н23П:
6Н23П
Двойной миниатюрный универсальный триод.
Предназначен для работы в качестве широкополосного усилителя и смесителя высокой частоты о низким уровнем шумов и в схемах маломощных усилителей и генераторов импульсов.
Долговечность не менее 1000 ч.
Масса 6Н23П не более 16 г.
Основные технические характеристики 6Н23П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 310 ± 25 мА
Напряжение анода номинальное (постоянное) ...... 100 В
Напряжение анода предельное (постоянное) ...... 300 В
Ток анода каждого триода ...... 15 мА
Ток катода предельный ...... 20 мА
Ток катода предельный (амплитуда импульса) ...... 200 мА
Напряжение сетки (постоянное) ...... 9 В
Напряжение сетки предельное (амплитуда импульса) ...... 260 В
Мощность, рассеиваемая анодом, предельная ...... 1,8 Вт
Мощность, рассеиваемая сеткой, предельная ...... 0,03 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... -200 В
Крутизна характеристики каждого триода ...... 12,7 мА/В
Коэффициент усиления каждого триода 34 ± 9
Входное сопротивление на частоте 200 МГц ...... 500 Ом
Эквивалентное сопротивление внутриламповых шумов ...... 300 Ом
Сопротивление в цепи катода для автоматического смещения - 680 Ом.
Сопротивление в цепи сетки предельное - 1 МОм.
Емкость входная каждого триода - 3,6 пФ.
Емкость выходная первого триода - 2,1 пФ.
Емкость выходная второго триода -1,9 пФ.
Емкость проходная каждого триода - 1,5 пФ.
Емкость анод - катод каждого триода - 0,18 пФ.
Емкость между анодами - не более 0,06 пФ.
Емкость между сетками - не более 0,005 пФ.

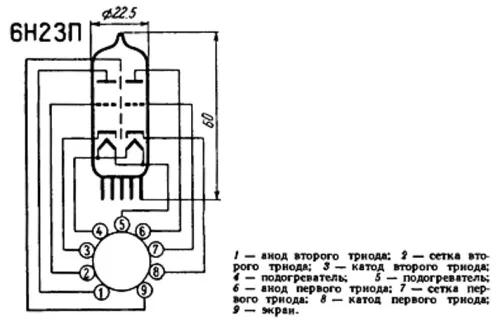

Оформление - стеклянное миниатюрное.
