Описание 6Н1П


6Н1П двойной триод предназначен для усиления напряжения низкой частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Н1П:


6Н1П
Двойной миниатюрный триод.
Предназначен для усиления напряжения низкой частоты.
Долговечность не менее 1000 ч.
Масса не более 15 г.

Основные технические характеристики на 6Н1П:
Напряжение накала - 6,3 ± 0,6 В.
Ток накала - 600 ± 50 мА.
Напряжение анода номинальное (постоянное) - 250 В.
Напряжение анода предельное (постоянное) - 300 В.
Ток анода каждого триода  7,5 ±1,5 мА.
Ток катода каждого триода предельный  25 мА.
Напряжение сетки при токе анода 10 мкА  -20 В.
Обратный ток сетки - 0,5 мкА.
Напряжение между катодом и подогревателем предельное (постоянное) - 250 В.
Мощность, рассеиваемая каждым анодом, предельная - 2,2 Вт.
Крутизна характеристики каждого триода - 4,45 ± 0,65 мА/В.
Напряжение между анодами - не более 2,5 В.
Коэффициент усиления каждого триода - 35 ± 7
Сопротивление в цепи каждого катода для автоматического смещения - 600 Ом.
Сопротивление в цепи сетки предельное - 1 МОм.
Емкость входная каждого триода - 3,1 ± 1,1 пФ.
Емкость выходная первого триода - 1,75 ± 0,35 пФ.
Емкость выходная второго триода - 1,95 ± 0,35 пФ.
Емкость проходная каждого триода - не более 2,2 пФ.
Емкость между анодами - не более 0,2 пФ.

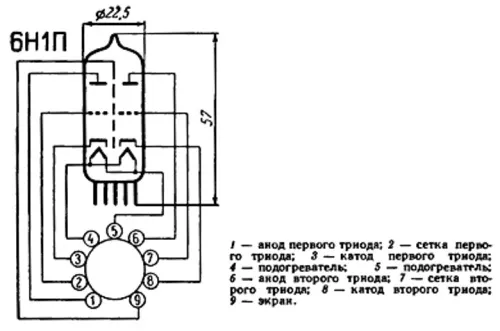

Оформление - стеклянное миниатюрное.
