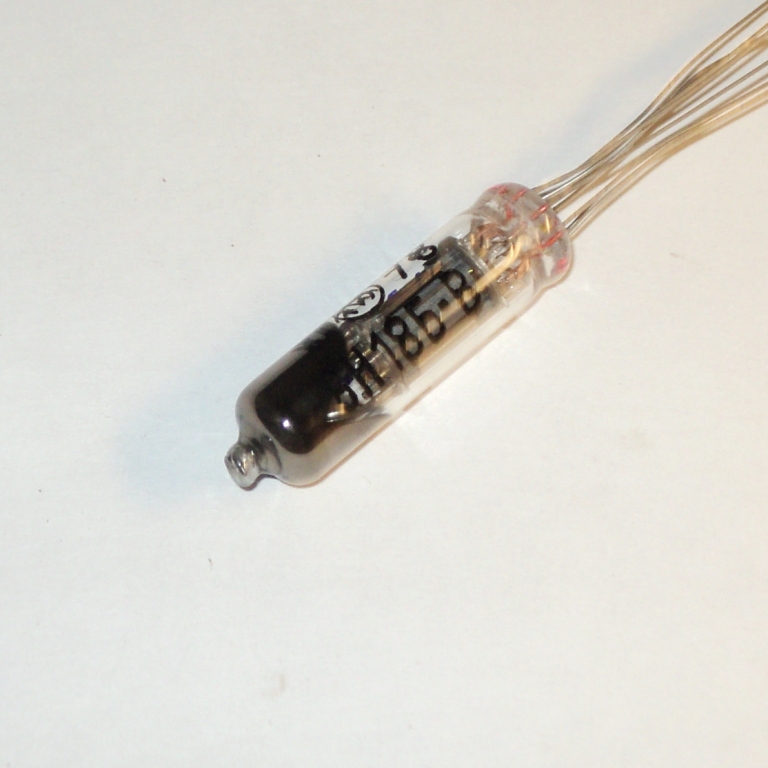

Описание 6Н18Б-В
6Н18Б-В двойной триод предназначен для усиления напряжения низкой частоты и генерирования колебаний высокой частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

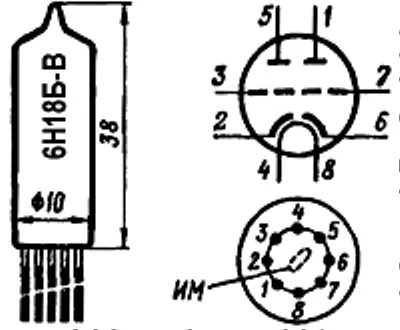

Параметры и характеристики 6Н18Б-В:
6Н18Б-В
Двойной сверхминиатюрный триод повышенной надежности и механической прочности.
Предназначен для работы в накопительных схемах электронно-вычислительных устройств.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2500 ч.
Масса не более 4 г.
Основные технические характеристики 6Н18Б-В:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,6
• Ток накала, мА ...... 330 ±30
• Напряжение на аноде, В ...... 100
• Ток в цепи анода, мА ...... 6,3 ±1,9
• Крутизна характеристики, мА/В ...... 4,9 ±0,7
• Сопротивление в цепи катода, Ом ...... 325
• Входное сопротивление, кОм ..... 32
• Ток сетки обратный, мкА ...... 0,2
• Коэффициент усиления ...... 23 ±5
Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 200
• Наибольшее напряжение на аноде при запертой лампе, В ....... 350
• Напряжение в цепи сетки отрицательное, В ...... -50
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 0,9
• Наибольшее напряжение катод-подогреватель, В - 150.
