Описание 6К4П-ЕВ
6К4П-ЕВ широкополосный пентод высокой частоты с удлиненной характеристикой. Предназначен для работы в схемах высокой частоты с автоматической регулировкой усиления. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6К4П-ЕВ:

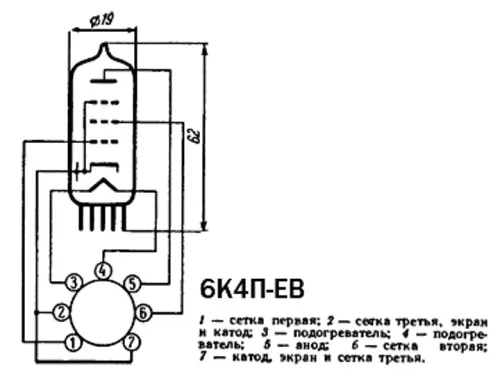

6К4П-ЕВ
Миниатюрный высокочастотный пентод с удлиненной характеристикой повышенной долговечности, надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 13 г.
Основные технические характеристики на 6К4П-ЕВ:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 300 ± 25 мА
Напряжение анода номинальное (постоянное) ...... 250 В
Напряжение анода предельное (постоянное) ...... 300 В
Ток анода ...... 10 ± 3,3 мА
Ток катода предельный ...... 20 мА
Обратный ток сетки первой ...... не более 0,5 мкА
Напряжение сетки второй номинальное (постоянное) ...... 100 В
Напряжение сетки второй предельное (постоянное) ...... 125 В
Ток сетки второй ...... 3,7 ± 1,3 мА
Мощность, рассеиваемая анодом, предельная ...... 3 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 0,6 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 90 В
Крутизна характеристики - 4,4 ± 0,9 мА/В
Внутреннее сопротивление - не менее 0,45 МОм
Входное сопротивление на частоте 60 МГц - 19 кОм
Сопротивление в цепи катода для автоматического смещения - 68 Ом.
Сопротивление в цепи сетки первой предельное - 0,5 МОм.
Емкость входная - 6,4 пФ.
Емкость выходная - 6,7 пФ.
Емкость проходная - не более 0,0045 пФ.
Оформление - стеклянное миниатюрное.
