Описание 6Ж7


6Ж7 Пентод предназначен для усиления напряжения ВЧ. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ж7:


6Ж7
Пентод 6Ж7 предназначен для усиления напряжения ВЧ.
Применяется для усиления напряжения ВЧ в супергетеродинных приемниках в каскадах УПЧ с нерегулируемым усилением, как отдельный гетеродин в триодном включении, в предварительных УНЧ и в измерительной аппаратуре.

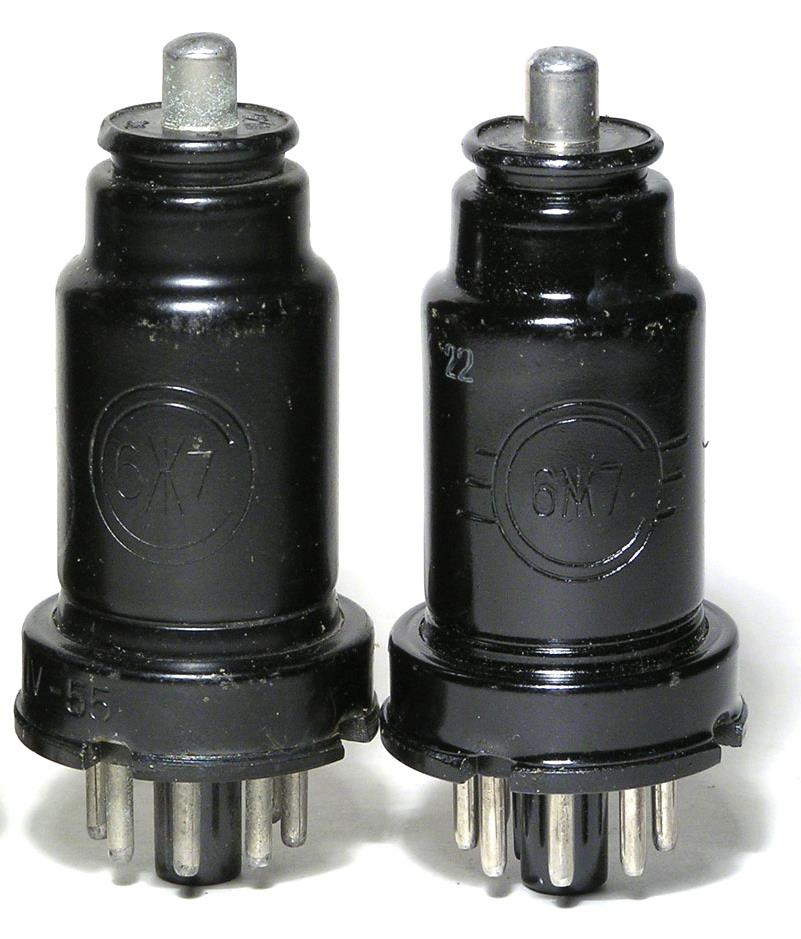

Выпускается в металлическом оформлении.
Срок службы не менее 500 ч.

Основные технические характеристики 6Ж7:
• Номинальные электрические данные
• Напряжение накала, В ...... 6,3
• Напряжение на аноде, В ...... 250
• Напряжение на второй сетке, В ...... 100
• Напряжение на третьей сетке, В ...... 0
• Ток накала, мА ...... 300 ±25
• Ток в цепи анода, мА ...... 2,1 ±0,8
• Ток в цепи второй сетки, мА ...... 0,6 ±0,4
• Крутизна характеристики, мА/В ...... 1,22 ±0,4
• Внутреннее сопротивление, мОм ...... 1,2

Предельно допустимые электрические величины
Наибольшее напряжение накала, В ...... 6,9
Наименьшее напряжение накала, В ...... 5,7
Наибольшее напряжение на аноде, В ...... 330
Наибольшее напряжение па второй сетке, В ...... 140
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 0,8
Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,11
Наибольшее постоянное напряжение между катодом и подогревателем, В ...... 100
 Наибольший ток утечки между катодом и подогревателем, мкА ...... 20.
