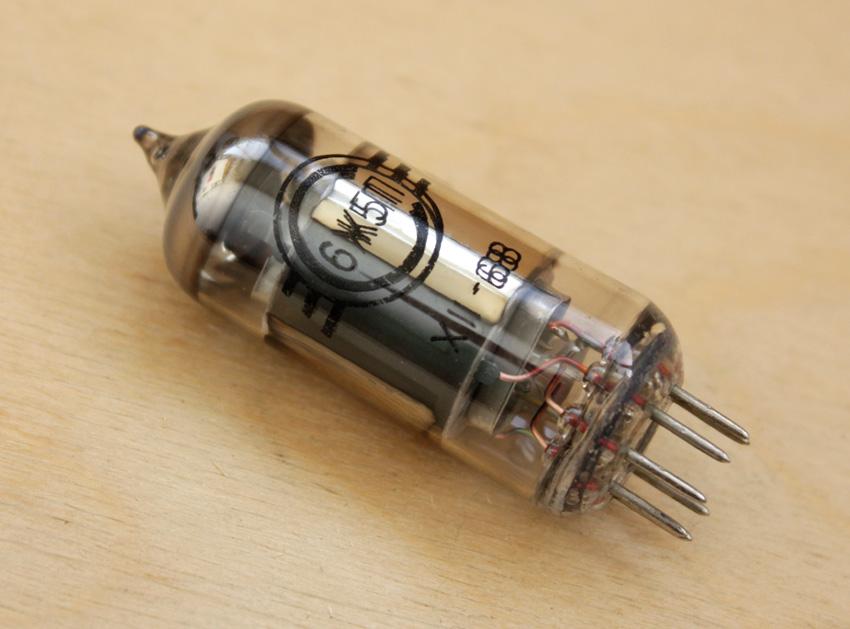

Описание 6Ж5П
6Ж5П высокочастотный пентод. Предназначен для широкополосного усиления напряжения высокой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

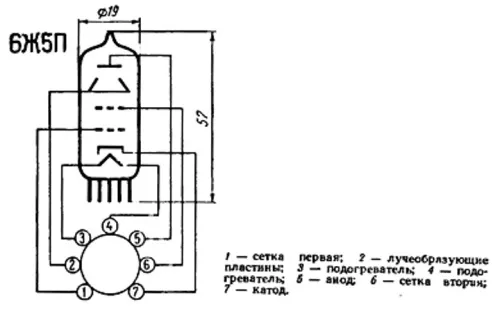

Параметры и характеристики 6Ж5П:
6Ж5П
Высокочастотный пентод.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 1000 ч.
Масса не более 12 г.
Основные технические характеристики на 6Ж5П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 450 ± 25 мА
Напряжение анода номинальное (постоянное) ...... 300 В
Напряжение анода предельное (постоянное) ...... 300 В
Ток анода ...... 9,5 ± 4,5 мА
Напряжение сетки первой номинальное (постоянное) ...... -2 В
0братный ток сетки первой ...... не более 0,3 мкА
Напряжение сетки второй номинальное (постоянное) ...... 150 В
Напряжение сетки второй предельное (постоянное) ...... 150 В
Ток сетки второй ...... не более 3,5 мА
Мощность, рассеиваемая анодом, предельная ...... 3,6 Вт
Мощность, рассеиваемая сеткой второй, предельная - 0,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) - 100 В
крутизна характеристики - 9 ± 3 мА/В
Внутреннее сопротивление - не менее 240 кОм
Сопротивление в цепи сетки первой предельное - 1 МОм
Емкость входная - 8,5 ± 1,5 пФ.
Емкость выходная - 2,2 ± 0,4 пФ.
Емкость проходная - не более 0,03 пФ.
