Описание 6Ж49П-Д

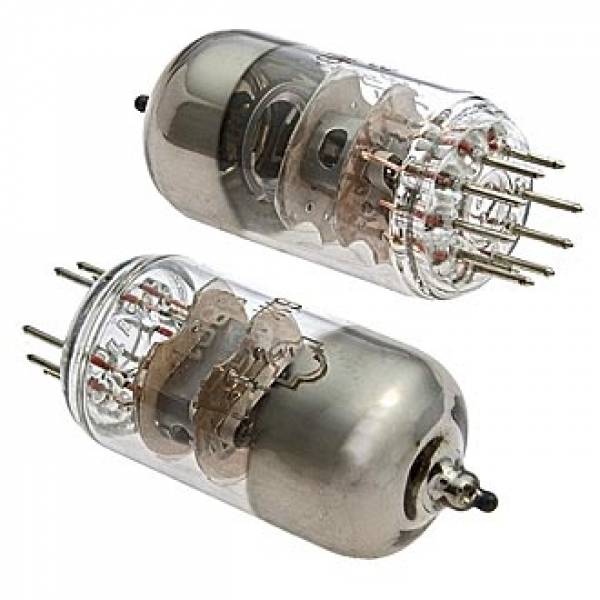

6Ж49П-Д миниатюрный высокочастотный пентод повышенной надежности, радиационно-стойкий. Предназначен для работы в широкополосных усилителях. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ж49П-Д:


6Ж49П-Д
Миниатюрный высокочастотный пентод повышенной надежности.
Предназначен для работы в широкополосных усилителях.

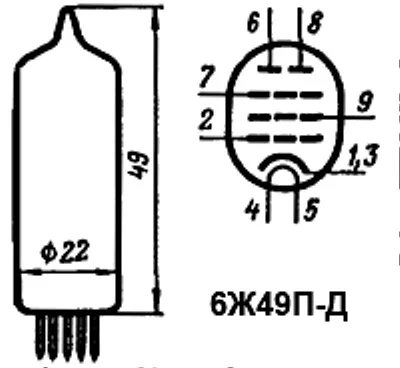

Раположение штырьков РШ8.
Долговечность не менее 10 000 ч.
Масса не более 15 г.

Основные технические характеристики 6Ж49П-Д:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,3
• Ток накала, мА ...... 300
• Напряжение на аноде, В ...... 150
• Напряжение на второй сетке, В ...... 150
• Сопротивление в цепи катода, Ом ...... 80
• Ток в цепи анода, мА ...... 15 ±4
• Ток в цепи второй сетки, мА ...... не более 2,5
• Крутизна характеристики, мА/В ...... 17,5 ±3,5
• Входное сопротивление, кОм ..... 5
• Внутреннее сопротивление, кОм ..... 100
• Эквивалентное сопротивление шумов, кОм ..... 0,35

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 150
• Наибольшее напряжение на второй сетке, В ....... 150
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 2,85
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,52
• Наибольший ток в цепи катода, мА ...... 22,5
• Наибольшее напряжение катод-подогреватель, В ..... 100
• Наибольшее напряжение на аноде при запертой лампе, В ....... 300
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 0,5.
