Описание 6Ж45Б-В
6Ж45Б-В высокочастотный сверхминиатюрный пентод повышенной надежности. Предназначен для усиления напряжения высокой частоты.. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

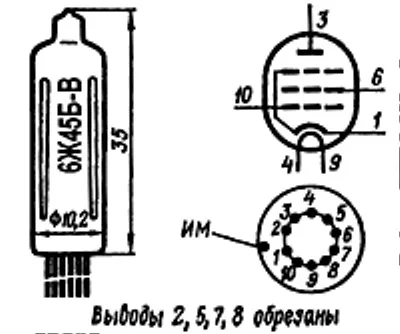

Параметры и характеристики 6Ж45Б-В:
6Ж45Б-В
Высокочастотный сверхминиатюрный пентод повышенной надежности.
Предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса не более 5 г.
Основные технические характеристики 6Ж45Б-В:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0.6
• Ток накала, мА ...... 125 ±10
• Напряжение на аноде, В ...... 50
• Напряжение на второй сетке, В ...... 50
• Ток в цепи анода, мА ...... 5,5
• Ток в цепи второй сетки, мА ...... 1,5
• Крутизна характеристики, мА/В ...... 5,4
• Входное сопротивление, кОм ..... 10
• Эквивалентное сопротивление внутренних шумов, Ом ..... 1,5
Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 150
• Наибольшее напряжение на второй сетке, В ....... 150
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 0,5
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,3
• Наибольший ток в цепи катода, мА ...... 10,0
• Наибольшее напряжение катод-подогреватель, В ..... 150
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 1
• Емкость входная, пФ ..... 6,1
• Емкость выходная, пФ ..... 2,1
• Емкость проходная, пФ ..... 0,05.
