Описание 6Ж4

6Ж4 пентод с короткой характеристикой предназначен для усиления напряжения высокой частоты. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ж4:


6Ж4
Подогревный пентод для усиления напряжения высокой и промежуточной частоты.

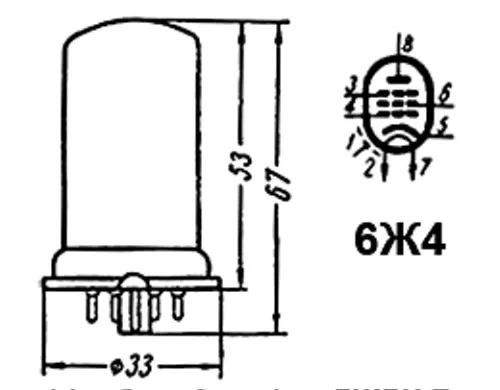

Оформление - в металлическом баллоне с октальным цоколем.
Катод оксидный косвенного накала.
Работает в любом положении.
Срок службы не менее 500 час.
Масса 43 г.

Основные технические характеристики 6Ж4:
• Номинальные электрические данные
• Напряжение накала, В ...... 6,3
• Напряжение на аноде, В ...... 300
• Напряжение на второй сетке, В ...... 150
• Напряжение на третьей сетке, В ...... 0
• Сопротивление в цепи катода для автоматического смещения, оМ ...... 160
• Ток накала, мА ...... 450 ±25
• Ток в цепи анода, мА ...... 10,25 ±2,25
• Ток в цепи второй сетки, мА ...... 2,2 ±1,0
• Крутизна характеристики, мА/В ...... 9,0 ±2,0
• Внутреннее сопротивление, мОм ...... 3,0
• Входное сопротивление на частотах 45—60 мГц, Ом ...... около 2600

Предельно допустимые электрические величины
• Наибольшее напряжение накала, В ...... 7
• Наименьшее напряжение накала, В ...... 5,7
• Наибольшее напряжение на аноде, В ...... 330
• Наибольшее напряжение па второй сетке, В ...... 165
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 3,3
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,45
• Наибольшее постоянное напряжение между катодом и подогревателем, В ...... 100
• Наибольший ток утечки между катодом и подогревателем, мкА ...... 20.
