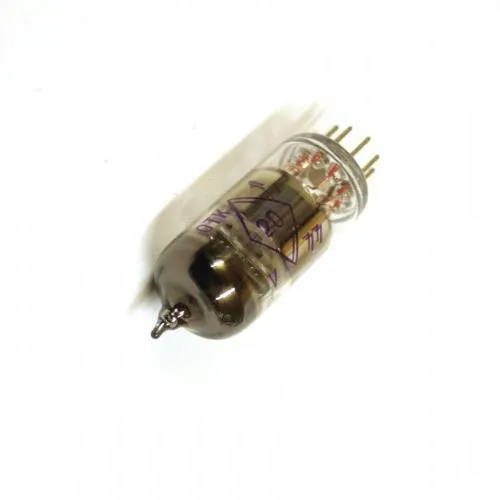

Описание 6Ж3П-Е
6Ж3П-Е тетрод высокочастотный с пентодной характеристикой повышенной долговечности предназначен для широкополосного усиления напряжения высокой частоты. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6Ж3П-Е:
6Ж3П-Е
Высокочастотный тетрод с пентодной характеристикой повышенной долговечности.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 12 г.
Основные технические характеристики на 6Ж3П-Е:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 300 ± 20 мА
Напряжение анода номинальное (постоянное) ...... 250 В
Напряжение анода предельное (постоянное) ...... 330 В
Ток анода ...... 7,0 ± 1,8 мА
Обратный ток сетки первой ...... 1,0 мкА
Напряжение сетки второй номинальное (постоянное) ...... 150 В
Напряжение сетки второй предельное (постоянное) ...... 165 В
Ток сетки второй ...... 2,0 ± 0,7 мА
Мощность, рассеиваемая анодом, предельная ...... 2,5 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 0,55 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 100 В
Крутизна характеристики ...... 5,0 ± 1,0 мА/В
Напряжение отсечки электронного тока сетки первой ...... не более -1,3 В
Внутреннее сопротивление ...... 0,8 МОм
Сопротивление в цепи катода для автоматического смещения - 200 Ом
Сопротивление в цепи сетки первой предельное - 0,5 МОм
Емкость входная - 6,5 ± 1,3 пФ.
Емкость выходная - 3,05 ± 0,55 пФ.
Емкость проходная - не более 0,025 пФ.
