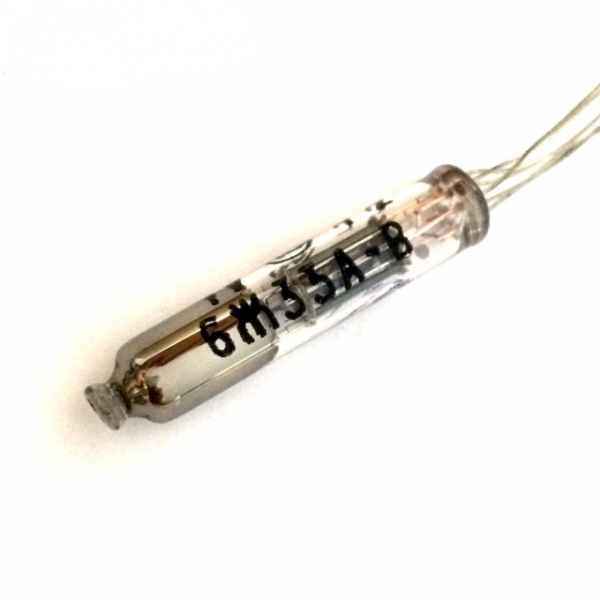

Описание 6Ж33А-В
6Ж33А-В высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности. Предназначен для усиления напряжения высокой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6Ж33А-В:
6Ж33А-В
Высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса не более 2,5 г.
Основные технические характеристики 6Ж33А-В:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0.6
• Ток накала, мА ...... 127 ±13
• Напряжение на аноде, В ...... 120
• Напряжение на второй сетке, В ...... 100
• Сопротивление в цепи катода для автоматического смещения, Ом ...... 120
• Ток в цепи анода, мА ...... 7,5
• Ток в цепи второй сетки, мА ...... 4
• Крутизна характеристики, мА/В ...... 4,5
• Входное сопротивление, кОм ..... 9
• Эквивалентное сопротивление внутренних шумов, Ом ..... 2,8
Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 150
• Наибольшее напряжение на второй сетке, В ....... 125
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1,3
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,4
• Наибольший ток в цепи катода, мА ...... 15,0
• Наибольшее напряжение катод-подогреватель, В ..... 150
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 1.
• Емкость входная, пФ ..... 3,6.
• Емкость выходная, пФ ..... 3,3.
• Емкость проходная, пФ ..... 0,3.
