Описание 6Ж1Б-В

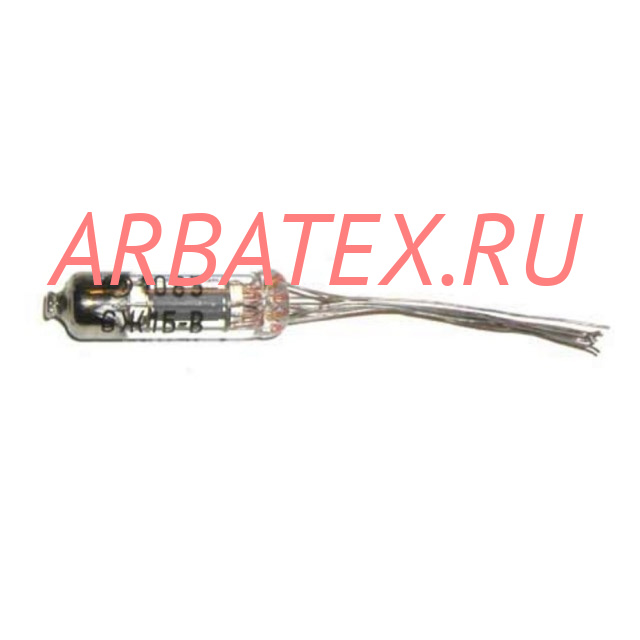

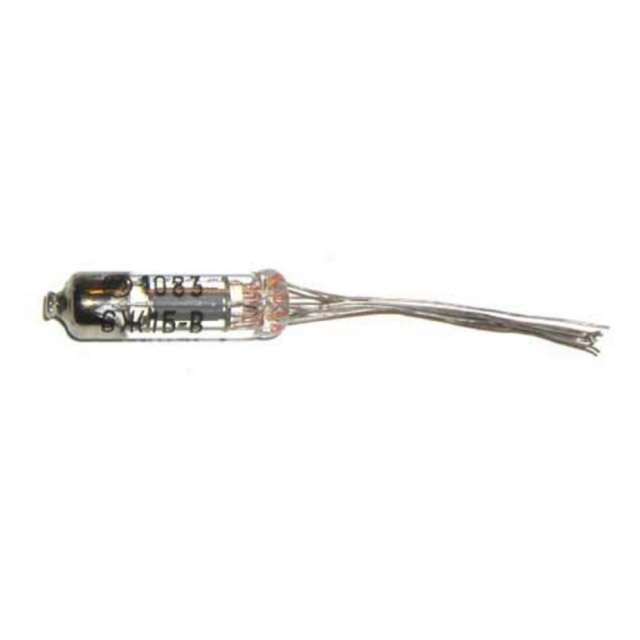

6Ж1Б-В высокочастотный пентод с короткой характеристикой предназначен для усиления напряжения высокой частоты.. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

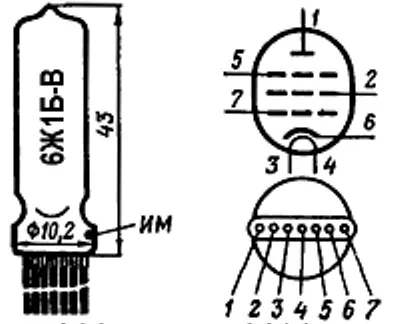

Параметры и характеристики 6Ж1Б-В:
6Ж1Б-В
Высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты в каскадах высокой и промежуточной частоты телевизионных, ультракоротковолновых и радиовещатольных приемников, а также в различной широкополосной аппаратуре дециметрового и метрового диапазона.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 1000 ч.
Масса не более 3,5 г.
Основные технические характеристики 6Ж1Б-В:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0.6
• Ток накала, мА ...... 200 ±20
• Напряжение на аноде, В ...... 120
• Напряжение на второй сетке, В ...... 120
• Сопротивление в цепи катода для автоматического смещения, Ом ...... 200
• Ток в цепи анода, мА ...... 7,5
• Ток в цепи второй сетки, мА ...... 3,5
• Крутизна характеристики, мА/В ...... 4,8
• Входное сопротивление, кОм ..... 8
• Эквивалентное сопротивление внутренних шумов, Ом ..... 4
Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 150
• Наибольшее напряжение на второй сетке, В ....... 125
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1,2
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,4
• Наибольший ток в цепи катода, мА ...... 14
• Наибольшее напряжение катод-подогреватель, В ..... 150
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 1
• Емкость входная, пФ ..... 4,8
• Емкость выходная, пФ ..... 3,8
• Емкость проходная, пФ ..... 0,03.
