Описание 6Ж11П-Е

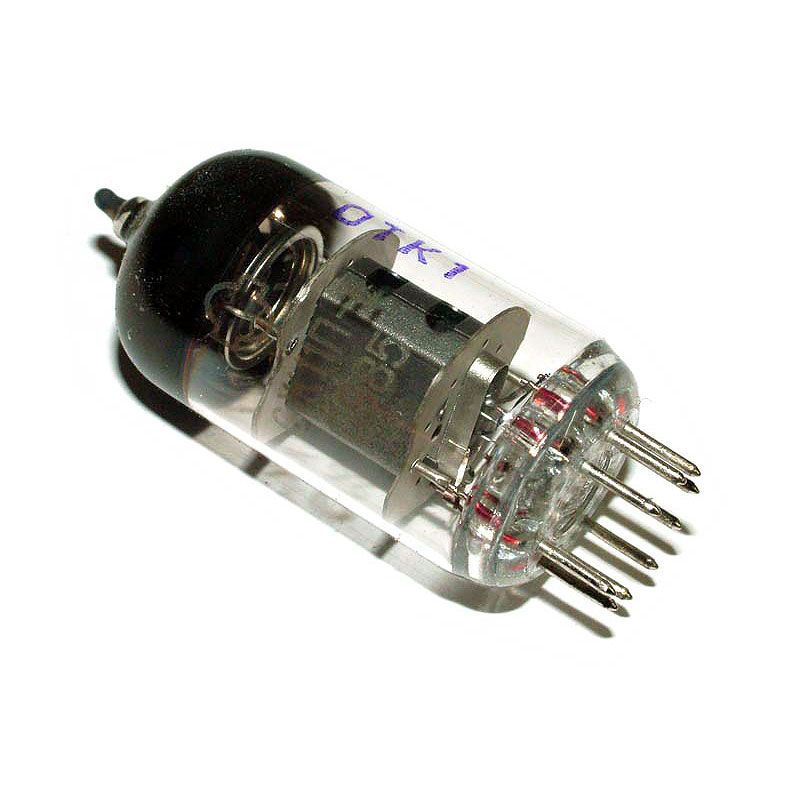

6Ж11П-Е миниатюрный высокочастотный пентод повышенной надежности, радиационно-стойкий. Предназначен для работы в широкополосных усилителях.. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6Ж11П-Е:
6Ж11П-Е
Высокочастотный пентод повышенной долговечности.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 17 г.
Основные технические характеристики на 6Ж11П-Е:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 440 ± 40 мА
Напряжение анода номинальное (постоянное) ...... 150 В
Напряжение анода предельное (постоянное) ...... 150 В
Ток анода ...... 25 ± 7,5 мА
Ток катода предельный 40 мА
Напряжение сетки второй номинальное (постоянное) ...... 150 В
Напряжение сетки второй предельное (постоянное) ...... 150 В
Ток сетки второй ...... 7,5 мА
Напряжение сетки третьей (постоянное) ...... 0 В
Мощность, рассеиваемая анодом, предельная ...... 4,9 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 1,15 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 100 В
Крутизна характеристики ...... 28 ± 7 мА/В
Внутреннее сопротивление ...... 36 кОм
Входное сопротивление ...... 1,5 кОм
Сопротивление в цепи катода для автоматического смещения ...... 50 Ом
Сопротивление в цепи сетки первой предельное ...... 0,3 МОм
Емкость входная ...... 13,5 ± 2 пФ
Емкость выходная ...... 3,45 ± 0,5 пФ
Емкость проходная ...... не более 0,04 пФ
Емкость катод-подогреватель ...... не более 10 пФ
Емкость сетка первая-подогреватель ...... не более 0,15 пФ

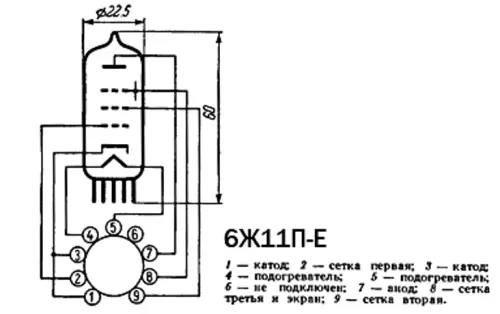

Оформление ...... стеклянное миниатюрное.
