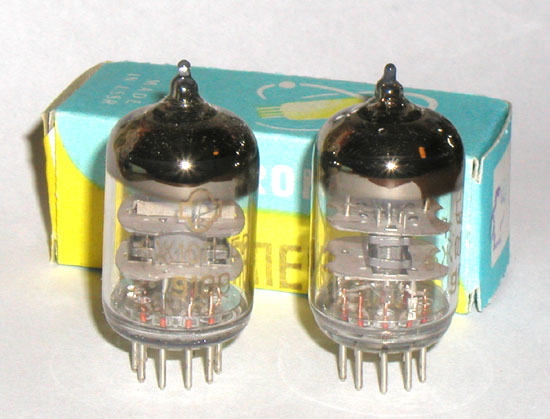

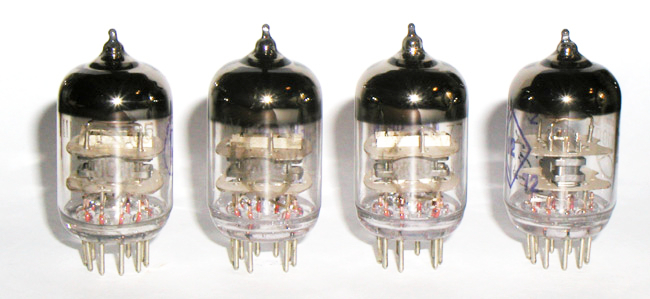

6Ж10П-ЕР радиолампа

6Ж10П-ЕР радиолампа

Характеристики

4CE130F0P

Описание

Описание 6Ж10П-ЕР


6Ж10П-ЕР высокочастотный пентод с двухсеточным управлением повышенной долговечности, радиационно-стойкий. Предназначен для усиления напряжения высокой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ж10П-ЕР:


6Ж10П-ЕР
Высокочастотный пентод с двухсеточным управлением повышенной долговечности, радиационно-стойкий.
Предназначен для усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 15 г.

Основные технические характеристики на 6Ж10П-ЕР:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 300 ± 25 мА
Напряжение анода номинальное (постоянное) ...... 200 В
Напряжение анода предельное (постоянное) ...... 250 В
Ток анода ...... 6,5 ± 2,5 мА
Ток катода предельный ...... 35 мА
Напряжение сетки первой предельное (постоянное) ...... -100 В
Напряжение сетки второй номинальное (постоянное) ...... 100 В
Напряжение сетки второй предельное (постоянное) ...... 120 В
Ток сетки второй ...... не более 5,5 мА
Напряжение сетки третьей (постоянное) ...... 0 В
Мощность, рассеиваемая анодом, предельная ...... 3 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 0,75 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
  - при отрицательном потенциале подогревателя ...... 150 В
  - при положительном потенциале подогревателя ...... 100 В
Крутизна характеристики по сетке первой ...... 9,5 ± 2,5 мА/В
Крутизна характеристики по сетке третьей ...... не менее 1,5 мА/В
Напряжение отсечки электронного тока сетки первой ...... не более -1,1 В
Внутреннее сопротивление ...... 0,1 МОм
Сопротивление в цепи катода для автоматического смещения - 80 Ом.
Сопротивление в цепи сетки первой предельное - 1 МОм.
Емкость входная - 8,5 ± 1,0 пФ.
Емкость выходная - 4,1 ± 0,5 пФ.
Емкость проходная - не более 0,025 пФ.
Емкость катод-подогреватель - не более 7 пФ.

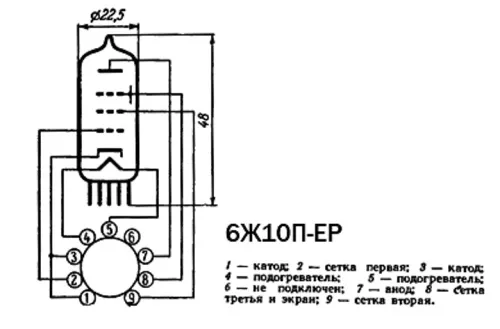

Оформление - стеклянное миниатюрное.
