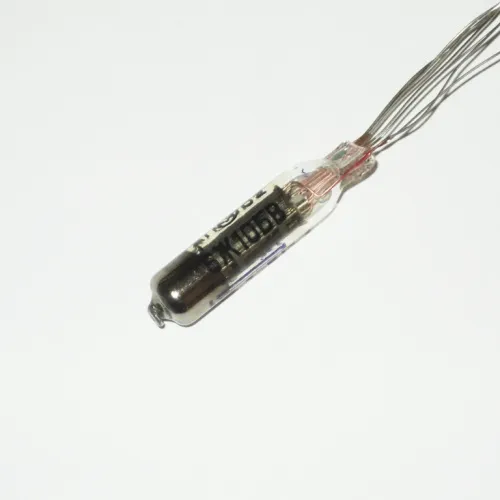

Описание 6Ж10Б-В
6Ж10Б-В высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности. Предназначен для работы в специальной радиотехнической аппаратуре. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6Ж10Б-В:

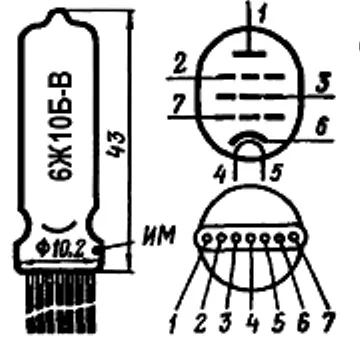

6Ж10Б-В
Высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Предназначен для работы в специальной радиотехнической аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 500 ч.
Масса не более 4,5 г.
Основные технические характеристики 6Ж10Б-В:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0.6
• Ток накала, мА ...... 250 ±25
• Напряжение на аноде, В ...... 120
• Напряжение на второй сетке, В ...... 120
• Сопротивление в цепи катода для автоматического смещения, Ом ...... 100
• Ток в цепи анода, мА ...... 10,5
• Ток в цепи второй сетки, мА ...... 6
• Крутизна характеристики, мА/В ...... 5
Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 150
• Наибольшее напряжение на второй сетке, В ....... 125
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 2,17
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 1,3
• Наибольший ток в цепи катода, мА ...... 28,0
• Наибольшее напряжение катод-подогреватель, В ..... 100
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 1
• Емкость входная, пФ ..... 6,5
• Емкость выходная, пФ ..... 4,5
• Емкость проходная, пФ ..... 0,05.
