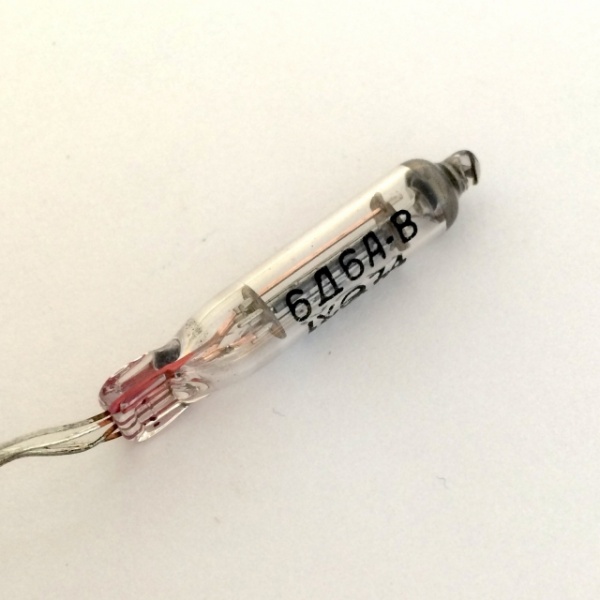

Описание 6Д6А-В
6Д6А-В высокочастотный диод предназначен для детектирования колебаний высокой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6Д6А-В:
6Д6А-В

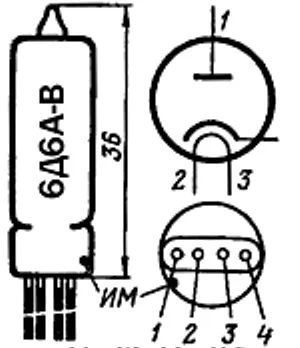

Сверхминиатюрный диод с оксидным катодом косвенного накала повышенной надежности и механической прочности.
Предназначен для детектирования колебаний.
Долговечность не менее 1500 ч.
Вес не более 2,5 г.
Основные технические характеристики 6Д6А-В:
Номинальные электрические данные:
Напряжение накала, В ...... 6,3
Ток накала, мА ...... 150 ± 15
Переменное напряжение на аноде, В ...... 165
Сопротивление нагрузки в цепи анода, кОм ...... 22
Емкость фильтра (параллельно нагрузке), мкФ ...... 8
Ток эмиссии катода при напряжении на аноде 10В, мА ...... 35
Выпрямленный ток, мА ...... 8
Ток утечки между катодом и подогревателем, мкА ...... не более 20
Предельно допустимые электрические величины:
Наибольшее напряжение накала, В ...... 6,6
Наименьшее напряжение накала, В ...... 6
Наибольшее обратное напряжение на аноде, В ...... 450
Наибольший выпрямленный ток, мА ...... 10
Наибольший импульс тока в выпрямительном режиме, мА ...... 70
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 0,2
Наибольшее напряжение между катодом и подогревателем, В ...... 165
Резонансная частота, МГц ...... около 700
Наибольшая температура баллона, °С ...... 170.
