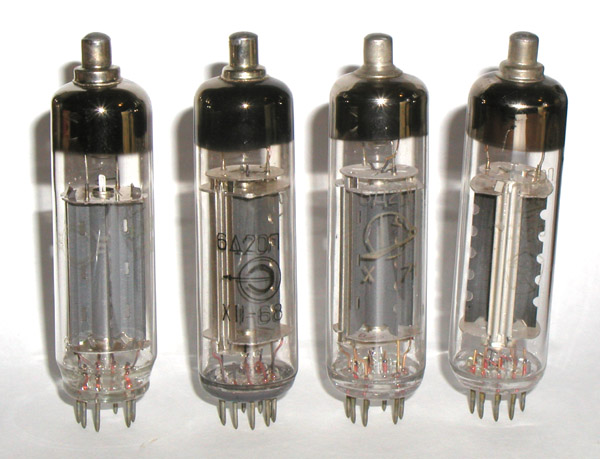

Описание 6Д20П


6Д20П демпферный диод с оксидным катодом косвенного накала. Предназначен для работы в блоках строчной развертки телевизионных приемников с углом отклонения луча кинескопа до 110°. Долговечность не менее 2000 ч. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

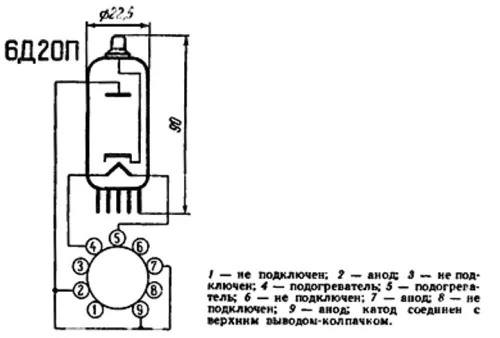

Параметры и характеристики 6Д20П:


6Д20П
Демпферный диод 6Д20П с оксидным катодом косвенного накала.
Предназначен для работы в блоках строчной развертки телевизионных приемников с углом отклонения луча кинескопа до 110°. Долговечность не менее 2000 ч.
Масса не более 25 г.

Основные технические характеристики на 6Д20П:
Напряжение накала - 6,3 ± 0,6 В.
Ток накала - 1,8 ± 0,15 А.
Напряжение анода обратное предельное (амплитуда импульса) - 6,5 кВ.
Ток анода предельный (амплитуда импульса) - 600 мА.
Выпрямленный ток предельный (среднее значение) - 220 мА.
Мощность, рассеиваемая анодом, предельная - 5 Вт.
Напряжение между катодом и подогревателем предельное (амплитуда импульса) - 7 кВ.
Напряжение между катодом и подогревателем предельное (постоянное):
  - при отрицательном потенциале подогревателя - 750 В.
  - при положительном потенциале подогревателя - 100 В.
Частота строчной развертки наименьшая - 12 кГц.
Емкость катод-подогреватель - 2,8 ± 0,6 пФ.
Емкость анод-катод - 9 ± 1пФ.
