Описание 6А3П
6А3П лучевая лампа с двойным управлением. Предназначена для применения в амплитудных ограничителях и детекторах частотно-фазомодулированных сигналов. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6А3П:

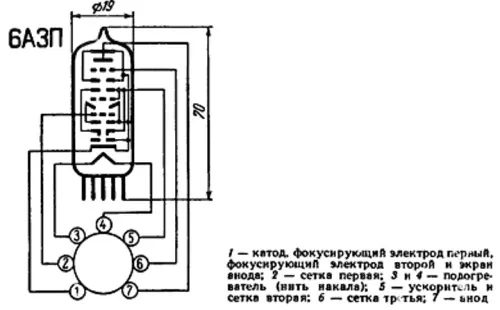

6А3П
Подогревный лучевой гептод с двойным управлением для работы в ЧМ и ФМ детекторах, am ограничителях.
Оформление миниатюрное, в стеклянном баллоне.
Масса 17 г.
Основные технические характеристики на 6А3П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 295 ± 25 мА
Напряжение анода номинальное (постоянное) ...... 75 В
Напряжение анода предельное (постоянное) ...... 150 В
Ток анода ...... 5,4 ± 1,6 мА
Ток катода предельный ...... 20 мА
Напряжение отсечки тока анода:
- по сетке первой ...... -2,75 ± 0,75 В
- по сетке третьей ...... -3,0 ± 0,75 В
Напряжение ускорителя и сетки второй номинальное (постоянное) ...... 75 В
Напряжение ускорителя и сетки второй предельное (постоянное) ...... 100 В
Ток ускорителя ...... 80 мА
Напряжение сетки первой, соответствующее половине тока ...... -1,75 ± 0,55 В
Ток сетки первой ...... 650 мкА
Обратный ток сетки первой ...... не более 0,25 мкА
Ток сетки третьей ...... 400 мкА
Средняя крутизна характеристики:
- по сетке первой ...... не менее 1,2 мА/В
- по сетке третьей - не менее 0,95 мА/В
Мощность, рассеиваемая анодом, предельная ...... 1,2 Вт.
Мощность, рассеиваемая ускорителем, предельная - 1,5 Вт.
Напряжение между катодом к подогревателем предельное постоянное - 100 В.
Емкость входная по сетке первой - 3,6-5,6 пФ.
Емкость входная по сетке третьей - 1,3-2,0 пФ.
Емкость выходная по сетке первой - 3,4-4,8 пФ.
